Как отображается арка на архитектурно-стоительном плане в горизонтальном разрезе?

Fresh [415] 2 года назад

Есть строительный план в горизонтальном разрезе, как может быть отображена арка: сплошной линией или штрихом?

1

Как такового обозначения арок, насколько мне известно не существует. По сути, арка - это дверной проем, поэтому ее зачастую отображают как дверной проем, но без двери. К тому же, есть и вертикальный разрез, на нем все будет видно. Однако, есть некоторые рекомендации по отображению арочного проема на плане в горизонтальном разрезе, согласно которым арка отображается на плане в виде штриховой линии, толщиной 0,3 мм. Пример:

система выбрала этот ответ лучшим
1

Арки могут быть как оконными (оконный арочный проём), так и дверными (дверной арочный проём), вот как проём они и отображаются на архитектурном строительном плане.

Если это дверной проём (это к примеру) то как проём он и отображается и не более.

А вот то что это именно арочный проём что называется в "обычном" проёме (при его отображении) по всей его ширине, делается (наносится, отображается) пунктирная (прерывистая) линия, это и есть отображение арки.

Так же к чертежам идут сноски, там может быть информация о том что проём именно арочный, может быть информация и об материале из которого изготовлена арка.

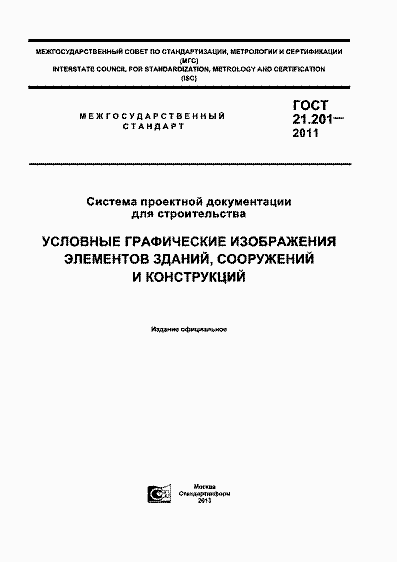

В целом все графические изображения конструкций (строительных), или иных сооружений, чётко описаны в ГОСТе 21.201-2011

СПДС (это действующий, актуальный ГОСТ, введён взамен ГОСТ 21.501-93 с некоторыми дополнениями и изменениями).

Пунктирная линия, ну или штриховая линия, как Вы её назвали, это в принципе одно и тоже.

0

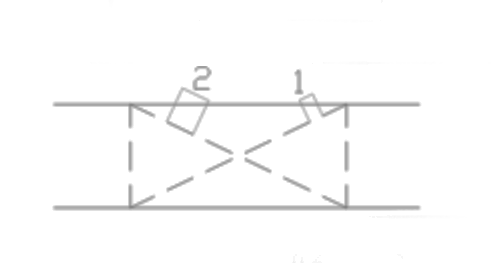

Как отображается арка на плане? Такой конструктивный элемент в здании отображается как п р о е м. По этому поводу существует ряд государственных документов: ГОСТ 21.204-93 СПДС., и ГОСТ 21.101-93 СПДС. " Основные требования к рабочей документации ". Дело все в том что все проекты делаются на компьютерах существуют специальные программы где заложены все символы и значки которыми программа обозначает тот или иной узел проекта. Арка рисуется отдельно как конструктивный элемент например так:

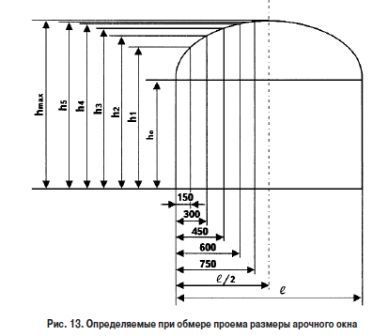

На чертеже это будет выглядеть как дверной или оконный проем - пунктирной линией.
