Как правильно осуществить расчет деревянной арки с коробовой осью?

Fresh [451] 3 года назад

Подскажите, есть ли какой нибудь очень простой метод расчета арок в общем, а конкретней: деревянной, с коробовой осью?

2

Увы, простого способа расчета до настоящего времени не выявлено. Любой расчет арки - это определение размеров углов наклона элементов арки и выполняемых ими геометрических функций. Другими словами, для расчета арочной конструкции надо определить величину угла ее наклона, длину оси полуарки и координаты сечений. Кроме того, в процессе расчетов необходимо будет выполнить следующие вычисления:

• определение прочности элементов конструкции по деформированной схеме;

• расчет на устойчивость;

• определение величины прогибов.

Наиболее полно методы расчета арки с коробовой осью изложены в

Весь процесс расчетов изложен весьма подробно в пунктах 6.37-6.43 этого пособия. Однако для того, чтобы выполнить подсчет правильно, необходимо обязательно уточнить конструкцию соединений элементов арки, которые могут быть следующими:

– на стальных стержнях;

– на пластинчатых и цилиндрических нагилях;

– на зубчатых металлических пластинах или шайбах.

После окончания геометрических расчетов наступает очередь статистических вычислений, когда подсчитываются нагрузки, которым будут подвергаться элементы арки, после чего определяются усилия, которые будут действовать на арку: продольные, поперечные и изгибающие. По окончании этих вычислений подбираются минимальные размеры сечения арки.

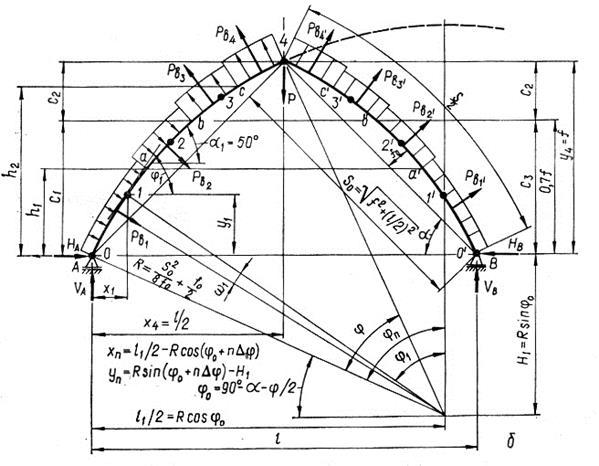

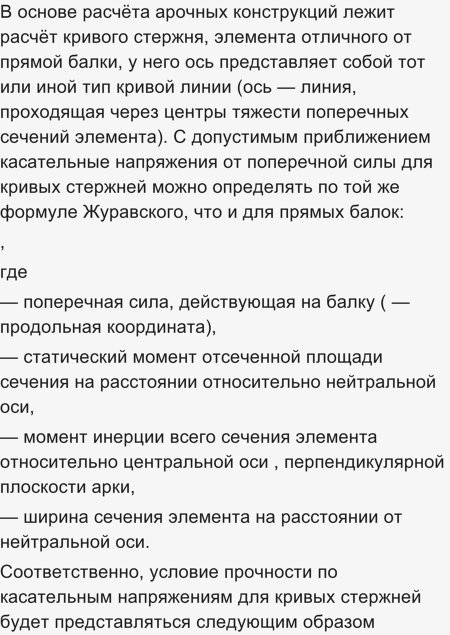

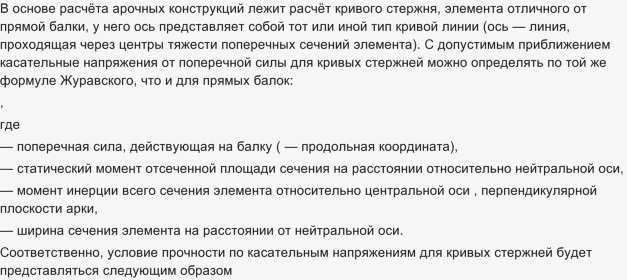

Познакомиться с содержанием упомянутого Пособия можно по этой ссылке, а для наглядного подтверждения сложности расчетов ниже размещена используемая в процессе вычислений схема

модератор выбрал этот ответ лучшим
1

Коробовая арка сама по себе представляет сложную структуру проектирования, более сложную, чем обычная арка, поэтому тут простой расчет невозможен.

Какие бывают арки можно прочесть тут.

Пример коробовой арки

коробовая арка

Типы арок различные, один из них

Подробнее о типах можно узнать тут.

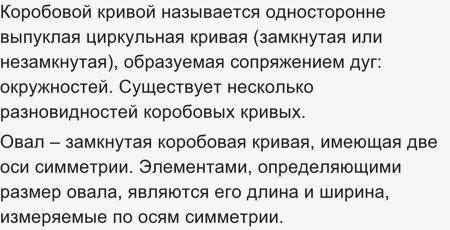

Для того, чтобы рассчитать деревянную арку с коробовой осью следует знать основной принцип расчета арок с учетом коробовых кривых.

Расчет арок, основные принципы

Очевидно, что простого метода расчета коробовых арок нет. Следует подробно изучить расчет деревянных арок, особенности расчета коробовых осей, после этого сделать расчеты для своей деревянной арки.
