Какая схема сборки углового дивана?

Кисточка [10.8K] 5 лет назад
1

Любой угловой диван нужно собирать по инструкции, она всегда прилагается в комплекте.

Если диван был доставлен вам при минусовой температуре, то сначала его распаковать и оставить при комнатной температуре на пару часов в открытом виде.

Разложить аккуратно все нужные инструменты, саморезы (в основном они 3.2х32), крепежные детали, чтобы все было под рукой и можно приступать к сборке дивана (угловой диван "Соната"):

  • сначала к подлокотникам (3) установить опоры, их 4 шт. при помощи саморезов

3.2х32,

  • опоры установить к выкатной секции (5),
  • к выкатной секции (5) прикрутить ролики опорные h=35 мм,
  • устанавливаются опоры на основную секцию (1) и на угловую секцию (3),
  • затем соединить конформатом 7х50 подлокотник (3) с угловой секцией (2),
  • саморезами 3.2х32 соединяются основная секция (1) со спинкой (6),
  • ящик секции 1 соединить с подлокотником (3) болтами М8х100,
  • основную секцию (1) соединить с угловой секцией (2) с помощью конформата 7х50,
  • заднюю стенку (4) соединить с подлокотниками (3) зацепами,
  • секцию (5) установить на направляющие ящика секции 1.

Осталось по местам разложить подушки.

Здесь инструкция и схема сборки углового дивана-кровати "Версаль".

автор вопроса выбрал этот ответ лучшим
1

Каждый производитель выпускает разные диваны по типам и видам и схема сборки не может быть общей для всех, поэтому искать необходимо именно схему к той модели, которую необходимо собрать. Приведу пример двух моделей для ясности, в чём имеются различия:

Модель "Флагман"

схема сборки довольно простая, состоит всего из 3-х этапов:

1) Взять болты длинной 90 миллиметров, шайбы и гайки М8 и соединить подлокотник (секция 3) к 1 секции справа, а к 2 секции слева.

2) Взять болты длинной 50 миллиметров, шайбы и гайки М8 и соединить 1 и 2 секцию между собой.

3) Вставить последнюю, секцию №4 в нишу секции № 2.

Модель "Кватро"

А вот с этой моделью придётся повозится больше, в ней 12 этапов сборки:

1) Взять саморезы длинной 32 миллиметра и прикрутить ими к подлокотнику №3 опоры.

2) Такими же саморезами прикрутить опоры и к секции №5.

3) Вставить в опоры секции №5 ролики.

4) На основную секцию №1 установить опоры.

5) На угловую секцию №2 установить опоры.

6) Установить длинный подлокотник №3 на секцию №2.

7) Через петли установить на секцию №1 спинку №6.

8) Установить короткий подлокотник №3 на секцию №1 через усиленные шайбы.

9) Соединить секции №1 и №2 между собой.

10) Между подлокотниками №3 длинный и №3 короткий установить спинку №4.

11) Вставить выкатную секцию №5 в нишу секции №1 на направляющие.

12) Установить дополнительные подушки.

1

Угловые диваны разные, есть детские, офисного типа, угловые диваны для кухни и так далее.

Есть левосторонние угловые диваны, есть правосторонние.

Механизм трансформации разный, это и "раскладушка", выкатная система, "евро-книжка", и. т .д

Вот схема сборки каркасного углового кухонного дивана.

Если Вам надо собрать уже купленную вещь, то Вам нужна не схема сборки, а инструкция (руководство) по сборке углового дивана.

Производители разные, комплектация (то есть количество элементов дивана в разобранном виде, может быть разным).

К примеру угловой диван "Монако" собирается так:

Из магазина он доставляется в виде шести секций которые надо собрать в одно изделие.

Базовая секция.

Угловая.

Спинка отдельно.

Откатная секция.

И пара подлокотников.

К откатной секции прикручиваются ролики (есть в комплекте).

А на длинную часть (базовую) и угловую прикрутить ножки (опоры).

При помощи "евро-шурупов" соединяем боковую секцию и подлокотники.

Тоже самое базовая секция и подлокотник (теми же шурупами) + спинка.

Затем базовая секция соединяется с угловой, устанавливается задняя стенка и фиксируется с подлокотниками.

На финише на направляющие базовой секции устанавливается откатная секция и сборка завершена.

1

Схема сборки определенной модели дивана, в том числе и углового, дается в инструкции по сборке. Однако, существуют некоторые общие принципы, которых следует придерживаться при сборке угловых диванов для того, чтобы не сделать ошибку.

Правила сборки:

  • угловой диван собирается по принципу конструктора, сперва одна часть, потом другая, третий этап включает в себя соединение их вместе;
  • первой собирают ту часть дивана, которая имеет выдвижной ящик для белья или выдвижную потайную часть дивана, превращающего модель из углового в двуспальный диван;
  • второй собирают меньшую часть углового дивана, спинку при этом оставляют нетронутой;
  • по инструкции соединяют две детали, они должны идеально точно подходить друг под друга, как две детали конструктора;
  • крепление спинок, подлокотников идет в последнюю очередь.

Перед сборкой углового дивана осматривают помещение, пытаются выбрать наиболее подходящий угол, в котором будет стоять обновка. Сборку производят в помещении, где установят диван, или на улице, если сборка не в помещении, тогда собирают отдельно две части, заносят их в комнату, и там уже заканчивают сборку.

1

В продаже есть множество угловых диванов, различающихся по компоновке и конструкции, лево- и правосторонними, могут быть цельными или приставными...

Простейшие угловые диваны - кухонные. Их можно собрать интуитивно, как конструктор.

В зависимости от механизма трансформации, способы сборки раскладных угловых диванов отличаются друг от друга.

Например схема сборки диванов "Еврокнижки" довольно сложная и выглядит так:

Сборка диванов "Дельфин" немного проще из-за того, что раскладывается в спальное место только центральная часть:

Модель "Дельфин" во многом сходна с моделью "Квадро":

Схема сборки диванов "Аккордеон" зависит от модели (две или три составляющих) и тоже не сложная, так как раскладывается только одна из них.

0

Схема сборки углового дивана выглядит так.

Большой диван с выдвижным блоком собирается отдельно, его схема сборки выглядит так:

Подробное описание сборки:

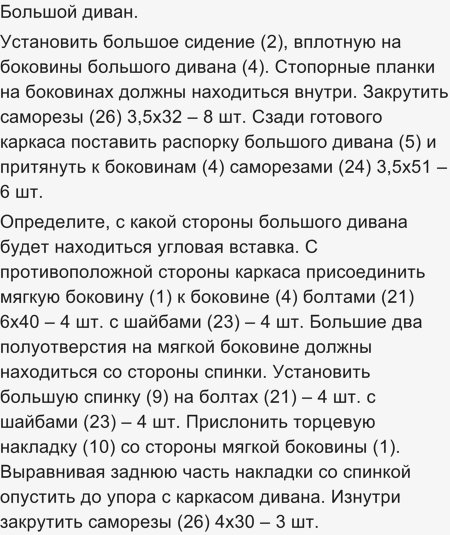

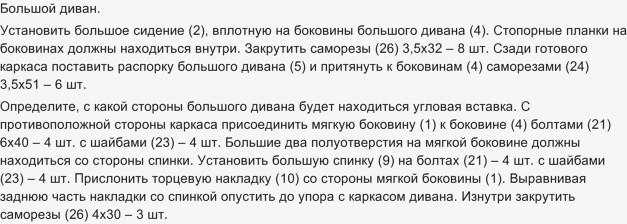

Большой диван.

Установить большое сидение (2), вплотную на боковины большого дивана (4). Стопорные планки на боковинах должны находиться внутри. Закрутить саморезы (26) 3,5x32 – 8 шт. Сзади готового каркаса поставить распорку большого дивана (5) и притянуть к боковинам (4) саморезами (24) 3,5x51 – 6 шт.

Определите, с какой стороны большого дивана будет находиться угловая вставка. С противоположной стороны каркаса присоединить мягкую боковину (1) к боковине (4) болтами (21) 6x40 – 4 шт. с шайбами (23) – 4 шт. Большие два полуотверстия на мягкой боковине должны находиться со стороны спинки. Установить большую спинку (9) на болтах (21) – 4 шт. с шайбами (23) – 4 шт. Прислонить торцевую накладку (10) со стороны мягкой боковины (1). Выравнивая заднюю часть накладки со спинкой опустить до упора с каркасом дивана. Изнутри закрутить саморезы (26) 4x30 – 3 шт.

Отдельная подробная схема сборки выдвижного блока и описание его сборки.

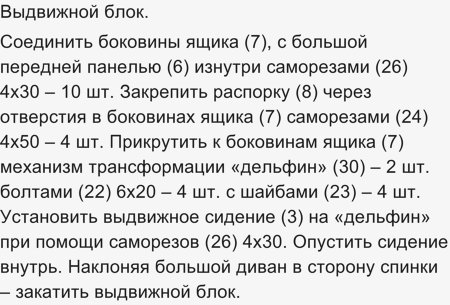

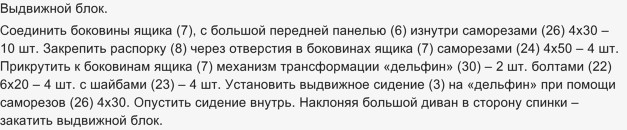

Выдвижной блок.

Соединить боковины ящика (7), с большой передней панелью (6) изнутри саморезами (26) 4x30 – 10 шт. Закрепить распорку (8) через отверстия в боковинах ящика (7) саморезами (24) 4x50 – 4 шт. Прикрутить к боковинам ящика (7) механизм трансформации «дельфин» (30) – 2 шт. болтами (22) 6х20 – 4 шт. с шайбами (23) – 4 шт. Установить выдвижное сидение (3) на «дельфин» при помощи саморезов (26) 4x30. Опустить сидение внутрь. Наклоняя большой диван в сторону спинки – закатить выдвижной блок.

Далее нужно собрать малый диван, вот подробное описание процесса, а схему смотрите самую первую общую, чтоб не повторять картинки.

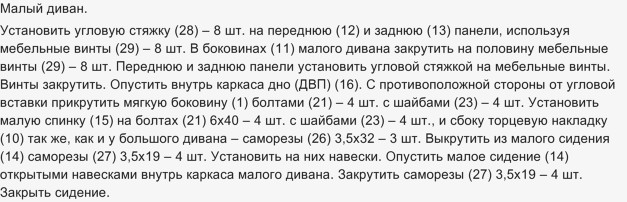

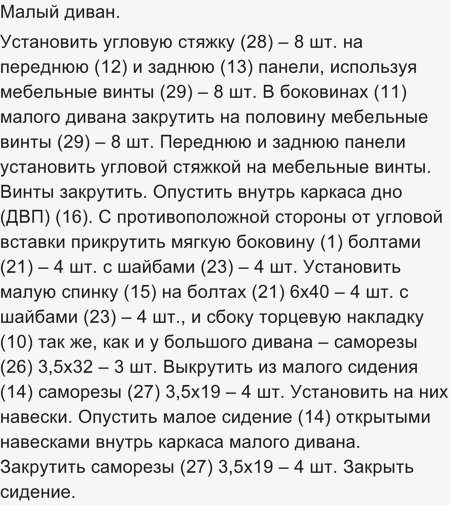

Малый диван.

Установить угловую стяжку (28) – 8 шт. на переднюю (12) и заднюю (13) панели, используя мебельные винты (29) – 8 шт. В боковинах (11) малого дивана закрутить на половину мебельные винты (29) – 8 шт. Переднюю и заднюю панели установить угловой стяжкой на мебельные винты. Винты закрутить. Опустить внутрь каркаса дно (ДВП) (16). С противоположной стороны от угловой вставки прикрутить мягкую боковину (1) болтами (21) – 4 шт. с шайбами (23) – 4 шт. Установить малую спинку (15) на болтах (21) 6х40 – 4 шт. с шайбами (23) – 4 шт., и сбоку торцевую накладку (10) так же, как и у большого дивана – саморезы (26) 3,5х32 – 3 шт. Выкрутить из малого сидения (14) саморезы (27) 3,5х19 – 4 шт. Установить на них навески. Опустить малое сидение (14) открытыми навесками внутрь каркаса малого дивана. Закрутить саморезы (27) 3,5x19 – 4 шт. Закрыть сидение.

Далее нужно сдвинуть и соединить во единое большой и малый диваны, поставить угловую вставку, подробное описание, схему смотрите вверху, самую первую (общую).

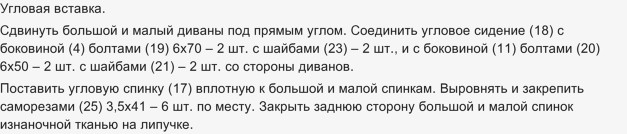

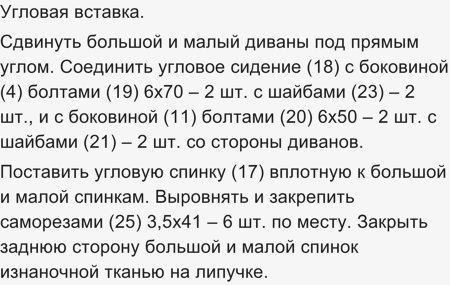

Угловая вставка.

Сдвинуть большой и малый диваны под прямым углом. Соединить угловое сидение (18) с боковиной (4) болтами (19) 6х70 – 2 шт. с шайбами (23) – 2 шт., и с боковиной (11) болтами (20) 6х50 – 2 шт. с шайбами (21) – 2 шт. со стороны диванов.

Поставить угловую спинку (17) вплотную к большой и малой спинкам. Выровнять и закрепить саморезами (25) 3,5x41 – 6 шт. по месту. Закрыть заднюю сторону большой и малой спинок изнаночной тканью на липучке.

Данная схема взята из инструкций по сборке угловых диванов "Маркиз" и "Комфорт", Российского производства, но понять алгоритм и принцип сборки можно, так как практически все угловые диваны собираются из более менее похожих конструкций.
