Какая графическая схема монтажа фронтонов правильная?

Татьянам [2.4K] 3 года назад

В интернете огромное число разнообразных схем монтажа фронтонов, но какая графическая схема правильная? Буду рада приложению в виде схемы.

1

Фронтоном называется пространство, образованное в процессе строительства двумя торцевыми стенами дома. Если крыша дома представляет симметричную конструкцию, то по своему внешнему виду фронтон напоминает треугольник. Боковые стороны фронтона прилегают к конструкции крыши, а основание располагается на фасадном карнизе.

Для монтажа фронтона могут быть использованы два различных строительных материала:

  1. кирпич;
  2. древесина.

Первый вариант конструкции называется самцовым, а второй – каркасным, так как для его создания монтируется специальный каркас. Для монтажа фронтона с использованием кирпича никаких схем не требуется, так как кирпичную кладку фронтона можно выполнять так же, как и кладку стен.

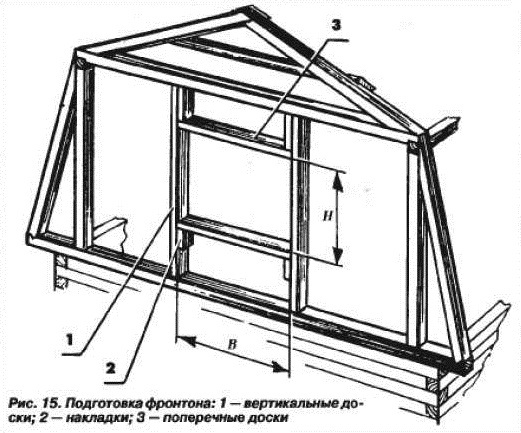

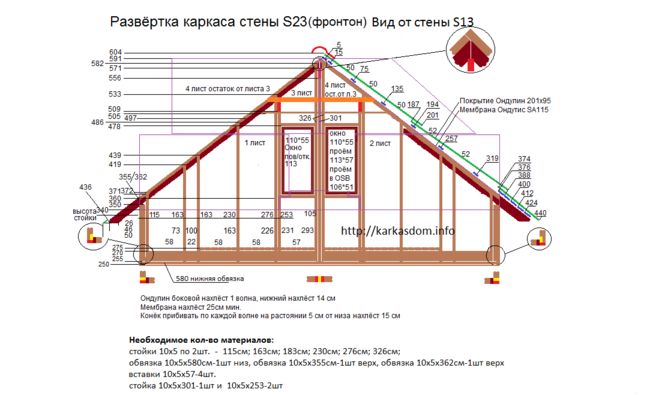

Не зная размеров дома, для которого автору вопроса требуется схема монтажа, предлагаю воспользоваться следующей схемой применительно:

Следует добавить, что монтаж каркасной конструкции фронтона с использованием древесины включает, кроме непосредственно монтажа элементов его конструкции, еще и обшивку фронтона одним из следующих материалов:

• сайдингом;

• блок-хаусом;

• профлистом;

• вагонкой;

• досками.

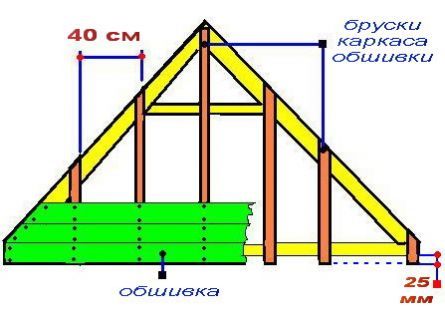

Для обшивки фронтона используется следующая простенькая схема

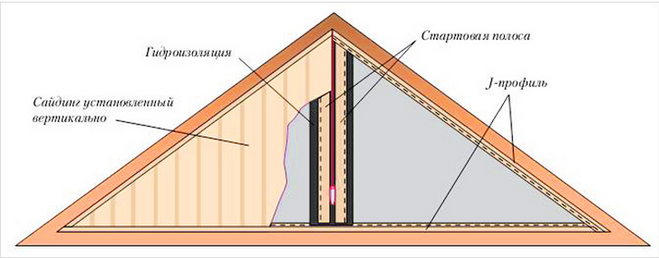

При необходимости утепления фронтона можно воспользоваться этой схемой:

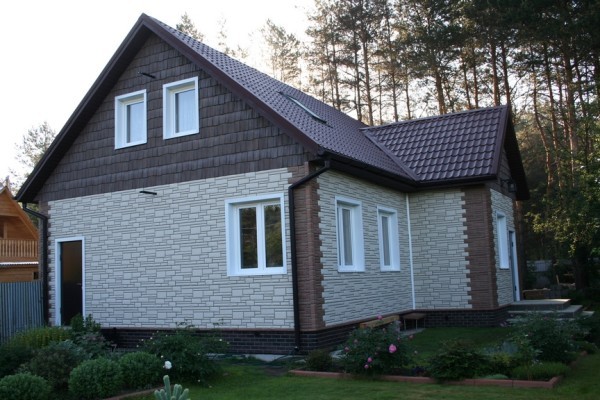

Предлагаю посмотреть на внешний вид дома, фронтон которого был смонтирован по предложенной выше схеме, после чего был обшит деревянным сайдингом:

система выбрала этот ответ лучшим
0

Фронтон это часть верхней стены, которая расположена между скатами кровли. Чтобы правильно рассчитать площадь фронтона, необходимо определиться с конструкцией крыши.

Если крыша простая двухскатная, то фронтон треугольный. Перпендикулярно к плите перекрытия крепится рейка в верхней части - под коньком крыши. Получаем два прямоугольного треугольника, площадь каждого находится S= 1/2 х ab

Если крыша ломанная, то площадь найти сложней. На каждом изломе устанавливаются рейки и уже по полученным боковым частям находится их площадь треугольника, а средняя часть - площадь трапеции.

Схемы устройства таких фронтонов:
