Как правильно выполнить изображение фрамуг на чертеже?

Alex [111] 6 лет назад

Заказываем окна нестандартных размеров, делаем макет чтобы донести идею до изготовителя. Как на чертеже отображаются фрамуги?

0

Многие изготовители и установщики работают или работали по программе " Супер Окна“.

Поэтому данная схема изображения окони дверей ПВХ нужного вам размера, будет понятна как вам, так и изготовителю.

Программа это платная. По ней даже в своё время были платные курсы. Найти её в свободном доступе в интернете я не смогла.

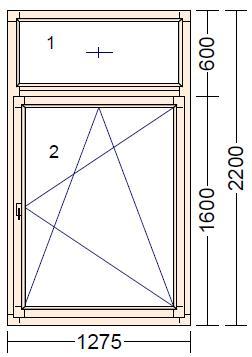

Я приведу вам фото со схемой из программы. Это спецификация, схема с указанными на ней размерами и особенностями изделия. Именно по ней работают в цеху изготовления.

На схеме балконное окно с дверью.

Обращаю внимание, что при заказе окон по своим размерам, обязательно указывайте, оговаривайте, были ли это размеры готового окна. Или же вы измеряли просто голый оконный проём.

модератор выбрал этот ответ лучшим
0

Для того что бы понять, как вообще показываются окна на чертежах, нужно открыть такой документ как "ГОСТ 21.501-93. СПДС. Правила выполнения архитектурно-строительных рабочих чертежей" и заглянуть в раздел "Условие графические изображения строительных конструкций и их элементов" в пункт 12. Оттуда выясняем, что открывающееся окно или любой его открывающийся элемент, типа фрамуги обозначается как геометрическая фигура с условным обозначением открывания. Вот так обычно для окон
