Как обозначают двухполюсный автомат на схеме разводки в электрощите?

Fresh [422] 2 года назад

Подскажите, как на схеме разводки обозначается двухполюсный автомат?

1

Обозначение автоматических выключателей на схемах стандартизовано и должно выполняться следующим образом. На принципиальных электросхемах, на которых показаны все линии проводки, включая нулевые и заземлительные, двойной автомат обозначается таким символом.

На однолинейных схемах, например в схемах электрощитов, для упрощения визуального восприятия, двойной автомат может обозначаться так

Косые черточки указывают на количество полюсов автомата. В данном случае их два. Буквенный код автоматического выключателя на схеме - QF.

система выбрала этот ответ лучшим
1

Вот так (выделил овалом)

на схемах разводки может обозначаться двухполюсной автомат.

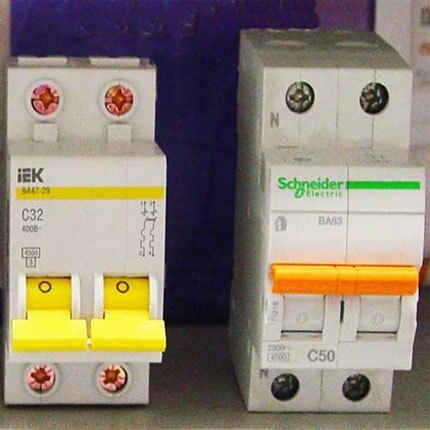

Да и на самом корпусе двухполюсного автомата есть его графическое обозначение (кстати, если уметь "читать" маркировку на автоматах, то там есть полная информация, об изделии, и даже схема подключения).

Тут важно знать что двухполюсной автомат это два однополюсных автомата (сдвоенных) соединённых а один блок.

А вообще существуют нормы и правила (ГОСТы, СНиПы и.т.п) условных обозначений в электрических схемах проводки.

То есть тут нет никакой самостоятельности, всё чётко и однозначно.

Помимо графических обозначений, существуют и буквенные и цифровые.

Если в целом, то "читать" электрические чертежи сложно, надо иметь определённый опыт, знания , изучить всю нормативную литературу по этой теме.

Советую начать изучение данной темы с ГОСТа 2.701-2008 (единая система конструкторской документации), там есть информация касающаяся электрических схем и соответственно требования к обозначению.

0

Двухполюсный автомат на схеме разводки электрощита обычно обозначается вот так

, где к клеммам, обозначенным нечётными цифрами 1 и 3 подключается питание, а к клеммам с чётными цифрами 2 и 4 подключается, соответственно нагрузка. Также показываются два электромагнитных расцепителя, которые размыкают контакты при коротком замыкании, и два тепловых расцепителя, которые размыкают контакты, если вдруг рабочий ток превышает номинальный. Так что ничего сложного.
