В чем заключаются основные отличия балки от ригеля? Какой из них является несущим элементом, а какой нет?

1

Балка является элементом несущим. Ее функция – работа на изгиб. Поэтому при проведении проектирования ее параметры тщательно рассчитываются. Она изготавливается из некоторых сортов дерева либо металла. Применяется только при строительстве зданий. Используется как перекрытие или как покрытие.

Ригель – это всегда горизонтальный опорный элемент. Его задача – распределение нагрузки от стропил на балки. Учитывая, что ригель – это лишь часть рамы, которая увязывает стойки, то при создании проекта его параметры не рассчитываются. В отличие от балки он может быть еще и железобетонным. Поэтому сфера использования ригеля значительно обширнее, чем у балки. Иногда ригель может выполнять функции балки, тогда этот элемент также будет несущим.

модератор выбрал этот ответ лучшим
2

И ригель и балка - это очень важные детали конструкции, в том числе обе эти детали являются несущими.

Балка это деталь, на которую опираются конструкции, которая имеет назначение держать на себе вес и нагрузки, обычно это длинное изделие из разного материала (дерево, железо-бетон или даже просто метало- конструкция), которая своими краями опирается на, стены или другие опоры, а своей площадью служит опорой для других конструкций.

На фото огромные мостовые балки.

Теперь поговорим о ригеле - это тоже несущая деталь, причём её функции, весьма обширны.

Ригель может быть и якорем натяжки, и амортизационным усилителем, и сам являться и несущим перекрытием, и выполнять функцию балки и прочих деталей, и даже использоваться как фундаментный элемент.

Но основное назначение ригеля, это поддерживать, усиливать или стабилизировать, противостоять нагрузкам.

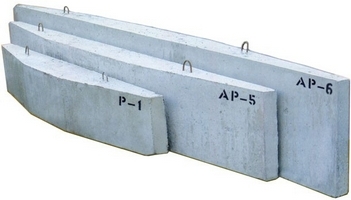

Ригель бывает разной формы и размеров, но в основном классические ригеля выглядят вот так как на фото, в виде рессоры автомобилей.

1

Балкой называют несущую конструкцию, устанавливаемую на две (или больше) опоры, изготовленную из металла или дерева. Это один из элементов конструкции, предназначенной для того, чтобы выдерживать (без заметных деформаций) изгибающую нагрузку.

Ригелем называют основной опорный элемент, с которым стыкуются другие несущие конструкции. Функции ригеля состоят в равномерном распределении нагрузок на балки. Именно так и создается крыша, когда стропила крепятся к ригелю, который переносит испытываемую кровлей (стропилами) нагрузку на балки. Изготавливается ригель из древесины, железобетона или металла.

Таким образом, отличие ригеля от балок заключается в том, что он является как бы несущей балкой, которая служит основой для создания каркаса, состоящего из балок. Возможность изготовления ригелей из железобетона способна значительно увеличить значение выдерживаемых им нагрузок, чего нельзя сказать о балках.

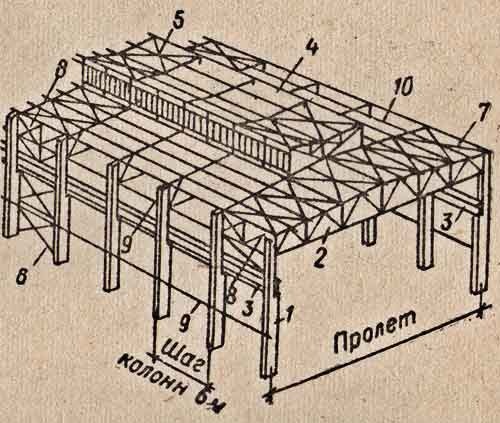

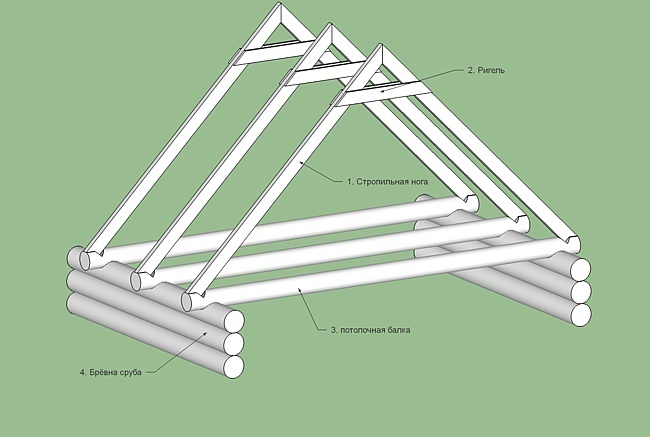

На представленной ниже схеме каркаса промышленного здания отчетливо видны различия между ригелем и балкой.

Ригель обозначен цифрой 2, цифрой 3 – балки.

1

Путаница встречается повсеместно (часто), даже в строительных чертежах, иногда ригель называют балкой.

В общем-то ошибка не большая (по большому счёту это не ошибка), ригель и есть балка, только опорная, отсюда вся "неразбериха".

Ригель можно назвать балкой, а вот балку ригелем уже не получится (функции разные).

Для лучшего понимания представьте себе квадрат, или прямоугольник.

Это рама, а горизонтальные линии это ригель, соединительный элемент, другими словами.

Вся рама уже находится на неких опорах (стойка).

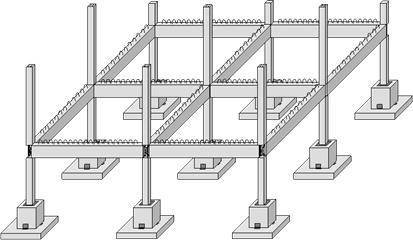

Вот фотография, так ещё понятней что такое ригель.

Ригель это несущий элемент установленный горизонтально, то есть основа под будущий каркас, а вот каркас уже изготавливается из балок.

Ригель может быть железобетонным, деревянным, металлическим, балка тоже, кроме железобетона, это ещё одно отличие.

Сфера применения (использования) у ригеля больше чем у балки.

Балки в основном работают на изгиб, ригель нет.

1

По сути Балка и Ригель имеют схожие понятия, посмотрел в Википедии, так там даже со слова Ригель перенаправление стоит на слово Балка.

Но всё-таки есть некоторая разница между Балкой и Ригелем, а именно:

Балка - это такая опора, которая укладывается на некоторое основание (допустим стены) по краям (возможно с дублирующими опорами по длине между основаниями) и служит для поддержки сооружения (в основном это кровля) над ней. Работает балка на изгиб. Смотрите фото с Википедии:

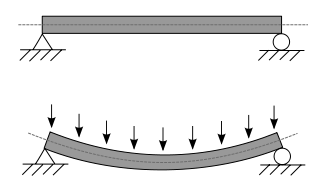

А вот у Ригеля более обширное понятие, это тоже балка, но она может укладываться и на фундамент и служить выпрямителем, а далее возводиться строение, либо скреплять между собой некоторые части конструкции без опору на основание, а только путём механического соединения между собой. Ригель так и переводится - выпрямитель, т.е. балка, которая выпрямляет или улучшает (поддерживает) конструкцию. На фото горизонтальные бруса - это ригеля:
