Где можно посмотреть полную схему разводки отопления по дому от котла?

maestro65 [2.5K] 2 года назад

Есть возможность сделать три жилых комнаты в мансарде, но необходимо отопление провести с первого этажа от уже действующей системы. Вопрос: Где можно посмотреть полную схему разводки отопления по дому от котла?

0

Вашу мансарду можно рассматривать как второй этаж. Поэтому для создания системы можно применять базовые схемы разводки труб и монтажа радиаторов для двухэтажных коттеджей. Выделяют несколько принципиальных схем: горизонтальную, вертикальную и коллекторную (лучевую).

При горизонтальной прокладке на всех этажах необходимо вмонтировать шаровый кран (2), а также прямоточный вентиль (3). На приведенных схемах: подача воды – красным, обратка - синим, 4 – расширительный бачок; 5 – насос; 6 – обратный клапан.

Горизонтальная двухтрубная разводка

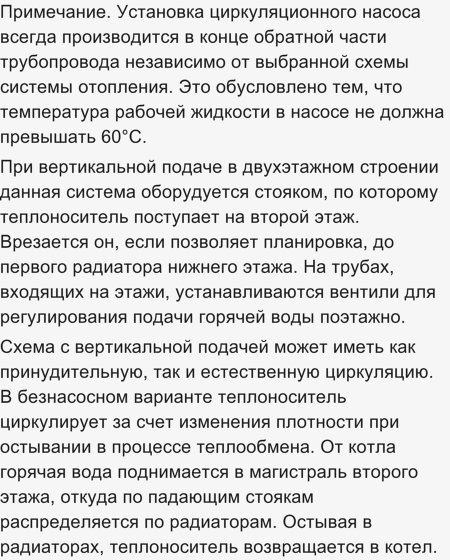

Достоинством вертикальной разводки – отсутствие соединительных труб на верхнем этаже. Но для вашего случая, если на нижнем система уже имеется, а мансарда только будет облагораживаться, более предпочтительной, наверное, будет горизонтальная разводка.

Вертикальная двухтрубная разводка

Наиболее эстетически привлекательной, экономной в плане расхода энергии и отлично регулируемой является коллекторная. Если в каждом помещении будет стоять термостат, то с его помощью можно выставлять температуру в этом конкретном помещении. Но такая система самая затратная по материалам и трудоемкая.

Лучевая разводка

автор вопроса выбрал этот ответ лучшим
1

На сегодняшний день самой востребованной системой отопления это однотрубная система для жилых коттеджей. Она проста в исполнении она не требует больших затрат и она проста в обслуживании. Вот простейшая разводка труб для монтажа второго ( мансардового этажа ), на схеме достаточно хорошо все показано.

Такая разводка представляет собой трубопровод к которому подсоединены радиаторы, она идет от котла по этажам. Здесь показан обводной участок с дросселем и возможности расширения по этажу, что очень удобно.
