Как выглядят чертежи переставной опалубки?

Татьянам [2.4K] 2 года назад

Для строительства коттеджа хотим использовать переставную опалубку. Как выглядят точные чертежи переставной опалубки, нужны примеры чертежей?

1

На сегодняшний день существует не мало производителей переставной опалубки для устройства монолитных стен и перекрытий и все они отличаются между собой по способу крепления щитов между собой, установке распорных элементов, монтажу внутренних и наружных угловых блокирующих элементов и т.д. Но любая переставная опалубка состоит из:

  • основных, доборных и угловых щитов.
  • несущих элементов - схваток, которые объединяют щиты в панели и блоки.
  • составных ферм, воспринимающих нагрузки (от массы бетона), которые действуют на опалубку.
  • винтовых стяжек (шпилек), которые скрепляют противостоящие опалубочные щиты (с двух сторон стены).
  • внутренних и наружных угловых блокирующих элементов, служащих для формирования углов.
  • навесных площадок, служащих для перемещения рабочих, обслуживания опалубки и укладки бетонной смеси.

Этот перечень можно продолжать еще долго, но перейдем непосредственно к чертежам.

Вот некоторые из основных чертежей разборно-переставной опалубки отечественного производителя "Монолитстрой":

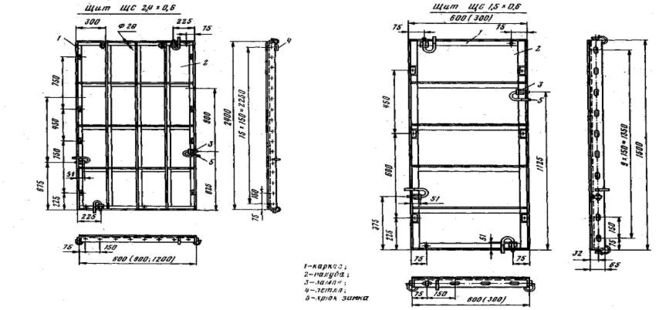

Основные щиты:

Доборные и угловые щиты:

Схватки:

Ферма:

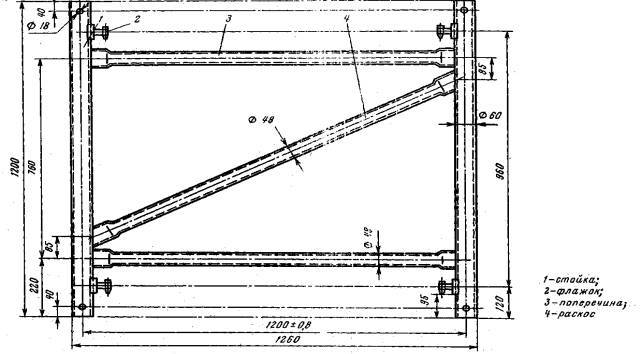

Рама:

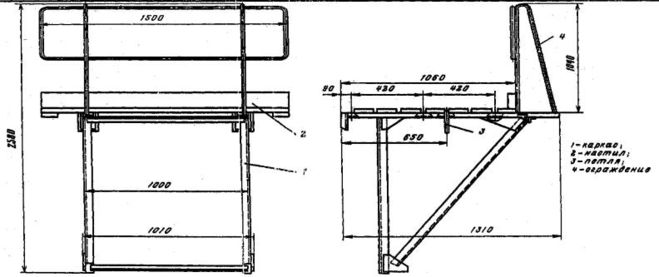

Навесная площадка:

система выбрала этот ответ лучшим
0

Самый простой способ собрать переставную опалубку это воспользоваться щитами. Их легче монтировать и быстро демонтировать. Сами щиты сбить несложно, а вот с подъем и направляющими, их монтаж уже будет зависеть от высоты и толщины стен и простенков.

Чертеж мелковат получился, но именно на нем удачно так показано крепление внутренней и наружной опалубочной панели. Кстати, вместо щитов можно использовать плиты ДСП, они будут легче.
