Какая схема подключения электрической варочной панели?

Александр Рахуба [24.5K] более года назад

Устанавливаю электрическую варочную поверхность мощностью 7 кВт. Дом у нас без газа и провода на первый взгляд подведены мощные, но хотелось бы знать, какая схема подключения электрической варочной панели правильная? Какого сечения должны быть провода?

1

Думаю, что если Вы решились самостоятельно подключить варочную панель, то имеете представление об электрических соединениях и схемах. Во всяком случае читать электрические схемы надо будет уметь обязательно, ведь она обычно дана рядом с клеммами

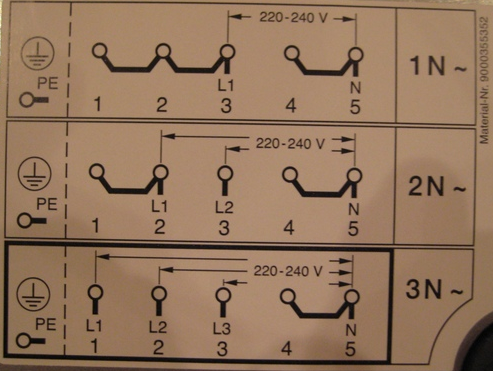

. Как видим ничего сложного в соединении нет. Хотя иногда бывает, что соединение варочной панели производится на три фазы, тогда разводка будет выглядеть следующим образом
Что же касается кабеля, то действительно, для 7КВт к нему должны быть предъявлены повышенные требования, а именно, он должен быть медным и сечением не менее 4мм. Не забывайте при соединении проводов о безопасности, проводите все работы при выключенном напряжении, а если всё же сомневаетесь, что сможете соединить провода правильно, то лучше пригласите специалиста.

автор вопроса выбрал этот ответ лучшим
2

Для подключения электрической варочной панели нужен кабель медный сечением 6 мм кв., если электросеть однофазная, и 2,5, если сеть трехфазная. Кабель должен быть обязательно защищен от утечки тока, для чего требуется установка диф. автомата С-32 или УЗО.

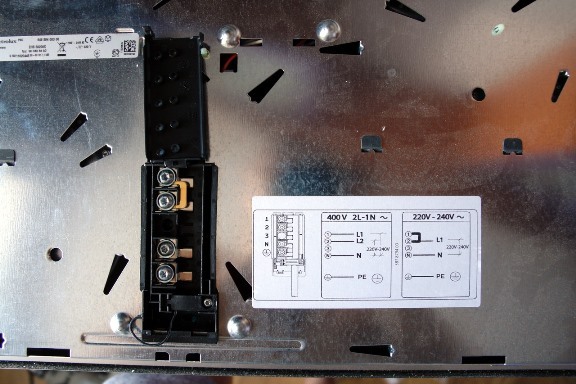

На задней стороне варочной панели расположен прямоугольник, на котором расположена металлическая крышка. Она откручивается с помощью отвертки и под ней обнаруживаются клеммы, через которые и подключается панель. Рядом с клеммами производитель обязательно располагает схему подключения панели в двух вариантах – для подключения к однофазной или трехфазной линии.

Порядок работ по подключению такой:

В отверстие рядом с клеммами вставляется кабельный зажим. Удержание кабеля происходит за счет пластины. Шнур пропускается через кабельный зажим.

Над отверстием располагаются провода. Для подключения к однофазной линии проводов три, а для трехфазной – четыре: нейтральный, заземления и два фазных. Нейтральная клемма всегда находится в центре, а фазные провода – по сторонам от нее.

Для подключение к панели кабеля надо ориентироваться по цвету проводов: фазные коричневые, нейтральный – синего и заземляющий – желто-зеленого.

При подключении варочной панели к однофазной линии тока надо руководствоваться схемой, расположенной ниже

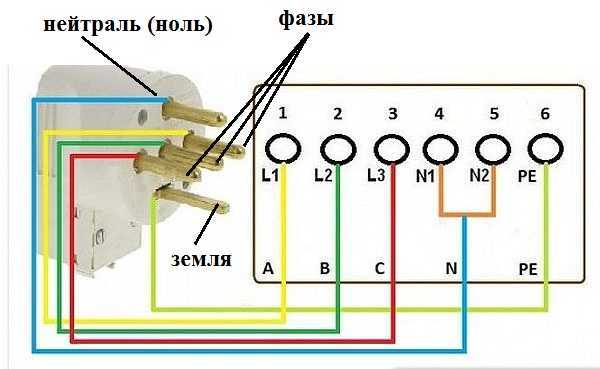

При подключении в трехфазной линии тока руководствуйтесь этой схемой

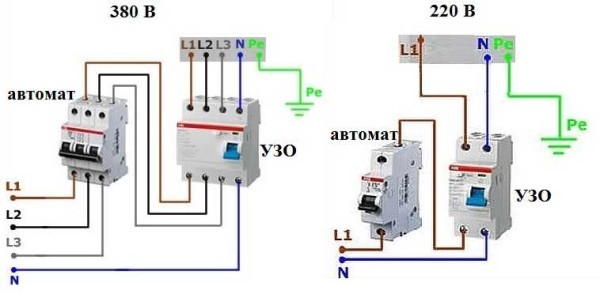

Добавлю и обе схемы (одно и трехфазную) подключения панели к электросчетчику

2

Если проводка в доме старая, то лучше провести до варочной плиты отдельный кабель сечением, как правило не менее 4 квадратов (варочные панели редко бывают маломощными)

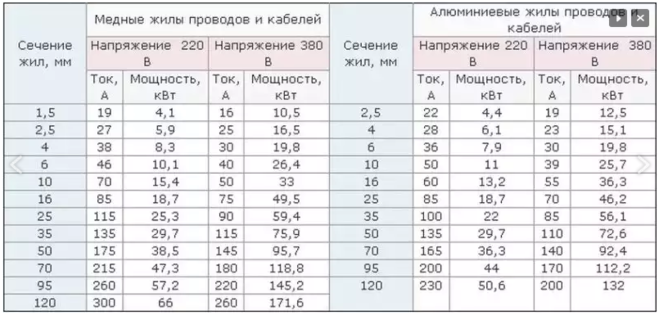

Таблица - выбор сечения проводки для вашего случая зависит от мощности вашей панели которая указана в её тех. характеристиках -

Определившись с кабелем, следующим этапом будет установка защитного устройства отключения (дифавтомата или УЗО)

Вот по такой схеме подключается основная масса варочных поверхностей от разных производителей в однофазную сеть -

А вот видеоруководство по подключению варочной панели своими руками, в домашних условиях -
