На сколько хватит электрода, какой длины шов можно сварить одним электродом?

домовой [14.5K] 3 месяца назад
charle [2.8K]
Ручная дуговая сварка регламентируется ГОСТ 5264-80*. На сколько хватит электрода зависит от типа сварного шва по ГОСТ и от диаметра электрода. Интересны "цифры" - берите калькулятор и считайте...  3 месяца назад
Самоделкин [22.1K]
И ещё немаловажна квалификация сварщика.  3 месяца назад
charle [2.8K]
...скорее даже не квалификация, а его добросовестность.  3 месяца назад
комментировать
2

Ручная дуговая сварка регламентируется ГОСТ 5264-80*, который устанавливает основные типы, конструктивные элементы и размеры сварных соединений из сталей, выполняемых ручной дуговой сваркой.

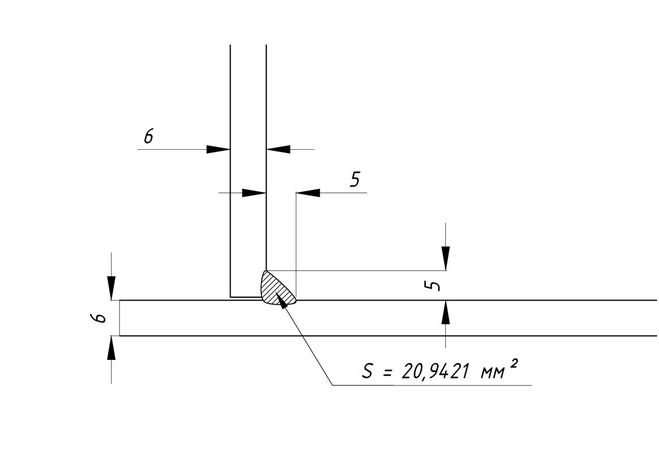

В качестве примера рассмотрим сварной шов Т1 с катетом К = 5 мм, соединяющий две плоские детали толщиной S = 6 мм. Чертёж сварного шва на рисунке ниже:

Чертёж св.шва Т1

Рис.1

Площадь нормального сечения сварного шва S = 20,9421 мм2, определена САПР AutoCAD 2016.

Для сварки используем электрод УОНИ 13/55 диаметром 3 мм. Эффективная длина электрода, используемая для сварки 300 мм.

S - Площадь нормального сечения сварного шва 20,9421 мм2.

V - Объём наплавляемого металла электродом УОНИ 13/55 диаметром 3 мм составляет - 2120,5750 мм3.

Соответственно длина сварного шва L мм выполненного одним электродом составляет:

L = V/S

2120,575 / 20,942 = 101,259 мм

С учётом погрешностей, допускаемых при ручной сварке, длина сварного шва Т1 накладываемого одним электродом УОНИ 13/55 диаметром 3 мм составляет – 100 мм. Однако такие параметры могут быть обеспечены только сварщиком самой высокой квалификации…

В качестве тренировки, всем желающим, рекомендую выполнить расчёт для иных интересных типов сварных шов самостоятельно.

автор вопроса выбрал этот ответ лучшим
