Как произвести монтаж видеодомофона DPV-4KE на 4 видеокамеры?

Никитос [52] 6 месяцев назад

Из них - 2 вызывные панели, одна камера наблюдения (в холле лифта), одна вызывная панель при входе в подъезд дома с улицы.

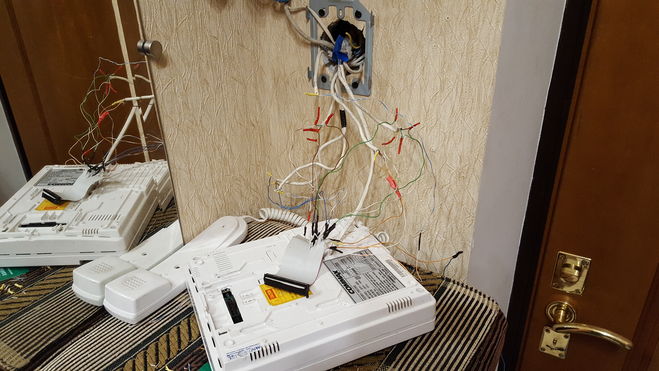

Может, кто разъяснит, как провести монтаж в моей ситуации? Понимаю так, что нужно сделать где-то перемычку между контактами, где - не знаю. В видеодомофоне единая клемма с 16 контактами. Фото прилагаю.

2

Прежде, чем дать какой либо ответ, хотелось бы понимать - это система видеодомофона только для Вас или еще подключается общедомовая для других квартир дома? Это важный момент, так как во втором случае в схеме должен появиться коммутационный блок сопряжения с домофонами от других квартир и схема не совсем простая.

Но в целом, проблема решаемая - главное соблюсти подключение всех проводов в соответствии со схемой подключения. В помощь Вам такая информация по цветам проводов:

  • красный провод - аудиосигнал;
  • синий — общий;
  • желтый - питание +12В;
  • белый - видеосигнал.

Для проверки подключения возможно Вам понадобятся следующие схемы подключения видеодомофона DPV-4KE на 4 видеокамеры:

модератор выбрал этот ответ лучшим
1

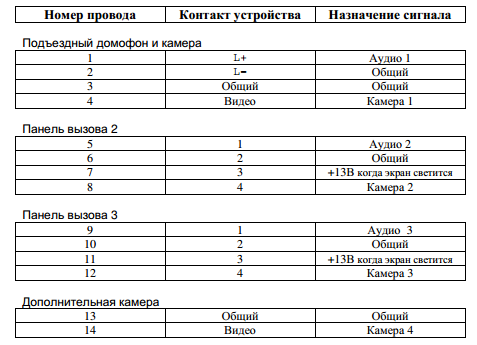

День добрый, исходя из фото ,монтаж и подключение у Вас уже произведены, поэтому хотелось бы знать с какими конкретными трудностями вы столкнулись? Для наглядности подключения вашего домофона в паспорте должна быть как минимум таблица распиновки шлейфа примерно такая:

Далее исходя из таблицы и согласно распиновке подсоединяются все панели и камеры ,первый провод обычно помечен красным цветом, желательно не путать полярность подключений так как не у всех устройств есть защата от переполюсовки, в случае не правильного подключению подъездного домофона ( попутали полярность) он просто не буден звонить а у соседей перестанет открывать домофон с трубок.
