С помощью какой муфты соединить силовой многожильный кабель, как правильно сделать?

Konglamerantus [51.4K] 8 месяцев назад

2

Те самые муфты так и называются "соединительные муфты", или "муфта кабельная", или "муфта кабельная соединительная"

Делятся они и по маркам, вот например муфта "10СТп (тк)-3х" в разрезе

это даже не муфта, а набор соединительный, ну или комплект.

Но это лишь общее название, или обозначение, муфты классифицируются по гораздо бОльшим признакам.

По назначению, это может быть соединительная муфта (наш случай) переходная муфта, концевая и.т.п.

Конструктивно (по типу конструкции) это может быть трехфазная, однофазная муфта.

По материалу изготовления тоже присутствует классификация, по разновидности изоляции и.т.д.

Помимо прочего те самые соединительные муфты различаются по параметрам напряжения в проводниках (силовых).

То есть для разных кабелей используются разные муфты.

Соединительные муфты при монтаже проводников, но и для ликвидации разрывов (порывов).

Состоит такая муфта из множества элементов (идут в комплекте), это болтовое соединение, защитный корпус, защитная манжета и.т.д.

Способ монтажа (установки) тоже может быть разным.

Если речь о термоусадочной соединительной (кабельной) муфте, то процесс её установки сравнительно не сложный:

Первое что нужно соблюсти, все работы выполняются не под напряжением, это крайне важный момент.

Так же ознакомьтесь с инструкцией по монтажу такой муфты (техническая документация в комплекте).

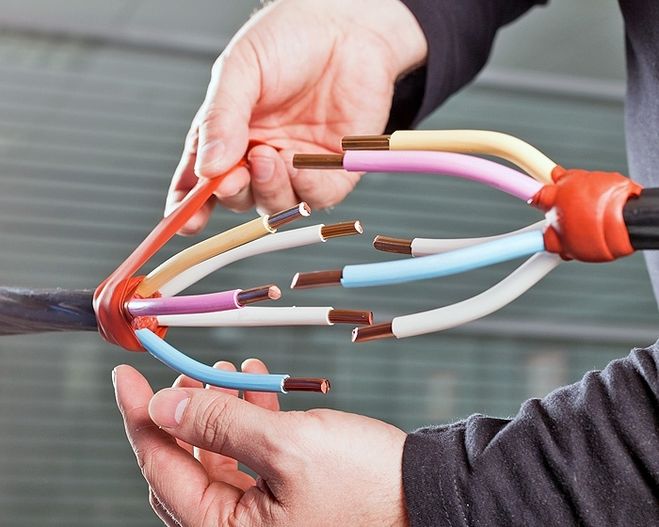

Далее, распрямляем концы кабелей и укладываем их друг напротив друга (я имею в виду соединяемые кабеля).

Надеваем на кабеля внутренние и наружный защитные кожуха сдвигаем (но только на время монтажа муфты) их в сторону.

Далее разделка кабеля (и опять же в строгом соответствии с инструкцией к муфте).

Разделка, это очистка изоляции на определенном участке.

Затем, зачищенные концы кабелей соединяются при помощи болтовых соединений.

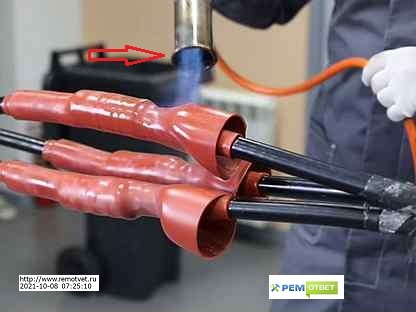

Далее термоусадочная трубка нагревается при помощи газовой горелки

(это как вариант, вместо горелки можно использовать строительный фен).

В общем- то всё, но это лишь общие моменты, муфты разные, как и кабеля, придерживайтесь инструкции к к конкретной муфте, учитывайте индивидуальные моменты.

Такие работы имеют право выполнять только специалисты с допуском, то есть самостоятельно не советую устанавливать муфты.

автор вопроса выбрал этот ответ лучшим
1

Силовым кабелем является любой кабель для передачи электроэнергии промышленных частот и от сечения не зависит. Гильзы используются для соединения проводников различного сечения, до 300мм2 и выше. В некоторых источниках гильзу называют муфтой, но в понятие муфта — входит комплект материалов и деталей обеспечивающий восстановление кабеля. Для различных типов кабелей , существуют различные муфты. Перечислять их все, а тем более подробно описывать в ответе практически невозможно. Автору вопроса нужно уточнить, какой именно кабель, а не абстрактное понятие «силовой многожильный кабель» чтобы получить подробный ответ.

Есть несколько вариантов соединения , всё зависит от инструмента который есть в вашем распоряжении. Достаточно простой и надёжный метод с помощью гильзы под опрессовку и термо усадочной изоляции. Порядок соединения такой : надеваете термо усадку, диаметром подходящим для гильзы, на провод, зачищенные концы проводов плотно вставляете в гильзу нужного диаметра, обжимаете прессом, надвигаете термоусадку и нагреваете феном. Такие операции произвести с каждой жилой. Инструмент : ручной пресс, гильзы, термо усадочная трубка, нож для зачистки изоляции. Можно использовать винтовые клеммники (клеммные колодки), это совсем просто, но не так надёжно и герметично. Вставляете зачищенные концы проводов в клеммник и зажимаете отвёрткой. можно использовать сжимы ответвительные (орехи). Для проводов малого сечения удобно применять самозажимные клеммы "WAGO". Так что выбор за вами.
