Что такое дефлектор в вентиляции?

Allmax [308] 6 лет назад

Что собой представляют дефлекторы вентиляции, зачем они нужны?

0

Дефлектор - это специальное аэродинамическое устройство, которое предназначено увеличить тягу потока воздуха из вентиляции для более мощного по скорости его выброса в атмосферу.

Дефлектор является по сути одной из разновидности турбин, который при помощи Закона Бернулли подхватывает выбрасываемый вентиляцией воздух из помещения и усиливает его скорость, тем самым создавая эффективную тягу.

Само по себе слово "дефлектор" имеет латинские корни и в переводе означает "отклонять" хотя я и не понимаю, почему именно устройство предназначенное для усиление имеет основу в отклонении...

Дефлекторы бывают разного типа:

  • дефлектор ЦАГИ;
  • дефлектор Astato тарельчатый открытый;
  • дефлектор Волпер круглый;
  • дефлектор-звезда Шенард;
  • дефлектор Григоровича;
  • Н-образный дефлектор.

Самый распространённый дефлектор, применяемый в вентиляционных системах - это дефлектор ЦАГИ, выглядит он вот так:

текст при наведении

Принцип его действия - это при подхватывании воздуха из вентилятора за счёт всасывания через специальные каналы воздуха из атмосферы усиливать его тягу...

текст при наведении

Своё широкое применение дефлекторы получили аж с середины 19 века, с тех времён их стали устанавливать на вентиляционных системах зданий не зависимо от того, сколько этажность в доме, а также в вентиляциях некоторых автомобилей.

модератор выбрал этот ответ лучшим
1

Дефлектором вентиляции называют аэродинамическое устройство, которое монтируется в верхней точки вентиляции, назначение (предназначение) это увеличение тяги вентиляции.

Принцип работы дефлектора в вытяжной вентиляции совершено простой, ветер ударяет в корпус дефлектора, рассекается диффузором, в цилиндре понижается давление, а значит увеличивается тяга в самой вытяжной трубе.

Вот и всё, соответственно чем больше сопротивления оказывает дефлектор, тем лучше тяга в вентиляционных каналах.

Тут ещё важно отметить, многие думают что вентиляционные дефлекторы нужны лишь там, где проблемы с тягой, но это не так.

Дефлектор вентиляции повышает КПД всей системы примерно на 20%.

Дефлекторы вентиляции чаще всего изготавливают из нержавеющей стали, оцинкованной стали, есть алюминиевые дефлекторы вентиляции и даже медные (хотя встретишь их не часто).

Конструкция дефлекторов вентиляции может быть разной,

это открытые тарельчатого типа и дефлекторы "звезда", круглые дефлекторы и.т.д.

1

Дефлектор это устройство, которое работает на основе Закона Бернули и придумано, для того чтоб увеличить тягу в вентиляционных и дымоотводных, вытяжных трубах (системах).

Принцип работы этого устройства очень прост, основан он на том что поток воздуха ветра отражается от поверхности (плоскости) косого (расположенного под углом к потоку ветра в горизонтальной плоскости) диффузора, из-за чего за ним создаётся разрежение и воздух находящийся под отрицательным давлением стремится занять это место, благодаря этому тяга в трубах увеличивается до 20%.

Самый простой дефлектор это косой выложенный из кирпича наголовник дымохода с отделкой жестянки он показан на фото.

Далее дефлектор с конусом обратным, на фото он показан тоже.

Существуют множество моделей, но принцип работы один! Дует ветер, создаёт разряжение за диффузором, разряжение подтягивает к себе воздух из трубы увеличивая тягу.

1

Посмотрите местоположение дефлектора в схеме приточно-вытяжной вентиляции подвала:

Исходя из схемы видно, что он устанавливается над вытяжным воздуховодом. Зачем это нужно? Для усиления потока воздуха (то есть тяги). Это достигается благодаря эффекту Бернулли.

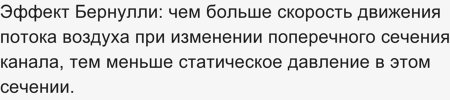

Эффект Бернулли: чем больше скорость движения потока воздуха при изменении поперечного сечения канала, тем меньше статическое давление в этом сечении.

Существуют разные конструкции дефлекторов (ЦАГИ, открытый тарельчатый дефлектор Astato, круглый дефлектор «Волпер» и другие).

0

Дефлектор это аэродинамическое устройство для создания разницы давлений в канале, трубе, шахте, используя ветровой напор.

Дефлектор применяется в том числе и в составе вытяжной вентиляции с естественным побуждением.

Вытяжная вентиляция с естественным побуждением при минимальной разнице температур между температурой внутри помещений и наружной температуры воздуха практически отсутствует., так как основной принцип основан на разнице плотности теплого и холодного воздуха. В те дни когда эта разница плотностей стремится к нолю, выручает дефлектор, в нем создается разряжение из-за ветра, а такого совпадения, когда безветрие и равные плотности воздуха внутри помещения и снаружи бывает редко и очень редко.

Чем больше скорость ветра, тем сильнее разряжение создаваемого дефлектором.

Принцип работы дефлектора виден на схеме представленной ниже.

текст при наведении

текст при наведении

0

Данное устройство устанавливают для регулирования тяги и оттока дыма. Порой погодные условия снижают действие вытяжной трубы и эту проблему устранит наличие дефлектора.

Основная идея работы конструкции основана на отражении потока воздуха от поверхности диффузора. И по физическому закону Бернули, когда поток воздуха разбивается при помощи диффузора заставляет как бы вытяжку работать, поскольку данное явление приводит к разряжению воздуха и появлению тяги в трубе. Повысит эффект от устройства можно за счёт монтажа конструкции на канал.

0

Дефлектор - это металлическая конструкция, устанавливаемая в верхней части вентиляции (часто это верхняя часть трубы), чтобы увеличить силу, скорость тяги. Таким образом достигается большего значения объем вентилируемого воздуха на объем площади.

Дефлекторы бывают разных типов:

  1. дефлектор ЦАГИ;
  2. дефлектор Astato тарельчатый открытый;
  3. дефлектор Волпер круглый;
  4. дефлектор-звезда Шенард;
  5. дефлектор Григоровича;
  6. Н-образный дефлектор.

0

Дефлектор это аэродинамическое устройство, которое ставится на верху вентиляционной части. Дефлектор нужен для усиления тяги системы вентиляции. Устройство основано на законе Бернулли. Поток воздух при вхождении в дефлектор отражается от диффузионной плоскости, тем самым воздух рассекается и увеличивается тяга.

На видео показана из чего состоит дефлектор.
