Как самому сварить шибер на банную металлическую трубу?

Iva [371] 6 лет назад
0

Лучше всего, если у вас будет сварочный аппарат, но можно обойтись без него...

Итак основные этапы:

1) Разрезаем кусок трубы в который будем вваривать шибер (задвижку), получаем два куска...

2) Замеряем наружный диаметр трубы, допустим это будет - D (диаметр)...

3) Отрезаем две одинаковые заготовки по размеру (D+6см)x(D+9см) ширина и длина...

4) Отмеряем на заготовках диаметр трубы D так, чтобы с трёх сторон был отступ от краёв на 3 см...

5) Уменьшаем диаметр D на 3 см (D-3см) и вырезаем там отверстие...

6) По всему диаметру делаем надрезы на 1,5 см через каждые 2 см и отгибаем их перпендикулярно заготовки...

текст при наведении

7) Насаживаем на отогнутые лепестки трубу и провариваем её по кругу сплошным швом, лепестки в последствии можно обстучать молотком для более лучшего прилегания или прихватить точечной сваркой...

8) Далее вырезаем заготовку в форме буквы П с усиками вот по такой схеме:

текст при наведении

9) Ширина и длина такая же ка и у первых заготовок, ширина стенки по контуру П - 3см и на стороне, где усики тоже 3 см...

10) Следующая заготовка - это сама задвижка, она должна иметь внутреннюю форму нашей предыдущей заготовки так, чтобы свободно ходила в ней (открывалась и закрывалась) с небольшим выступом в стороне открытия, там можно вырезать овал для удобства открывания/закрывани­я, загнуть конец или прикрепить к нему ручку...

текст при наведении

11) Осталось поместить задвижку в середину заготовки буквой П, а с двух сторон установить первые наши заготовки с приваренными кусками трубы и всю эту конструкцию обварить сплошным швом с 3-х сторон и немного на месте усиков...

Шибер готов, нужно только проверить, чтобы задвижка свободно ходила.

Толщина металла нужна не менее 2 мм, лучше всего использовать 4-х мм сталь.

Вместо сварки можно использовать заклёпки, но тогда нужно применить в местах стыков специальный огнеупорный герметик.

Размеры вы подбирайте самостоятельно в зависимости от диаметра вашей трубы, если шибер необходимо вставить в кирпичную трубу, тогда не нужно вваривать трубы, внутренний диаметр можно вырезать по габаритам колодца трубы минус 1-3 сантиметра, а наружный на пол кирпича, чтобы вбитонировать его между кладок...

модератор выбрал этот ответ лучшим
0

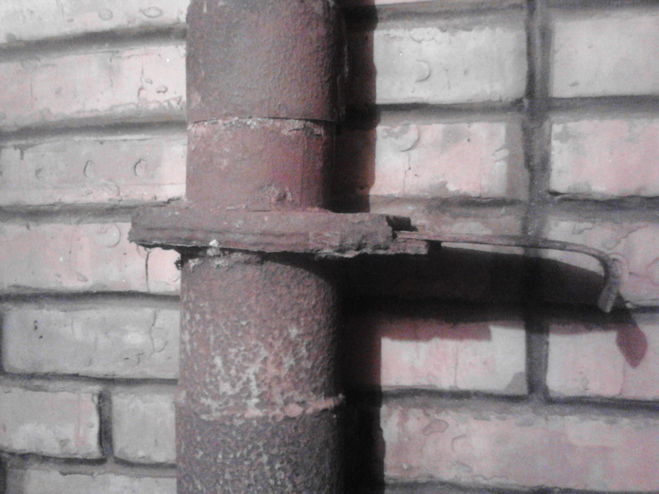

Если есть сварка и умение работать с нею, то сделать шибер самому не предоставит никаких трудностей. Вот что у меня получилось, пусть не очень красиво, но работает уже много лет

текст при наведении
Как видно понадобится два металлических листа, чуть больше диаметра трубы. Эти два листа свариваем между собой таким образом, чтобы с одной стороны осталось отверстие, в которое и будет вставляться задвижка. Далее вырезаем дырки в этих пластинах, через которые и будут уходить дымовые газы, разрезаем трубу и врезаем в неё готовый шибер. Вот и всё, можно пользоваться готовым изделием.
