Какая схема подключения задних фонарей Лада Приора?

строитель [479] 3 года назад
1

Вот подробная (общая) схема подключения задних фонарей на "Лада Приора" (ВАЗ 2170-т, более точное название марки автомобиля).

Под цифрами "5" и "6" боковые указатели поворотов, цифра "5", это левый указатель поворотов, цифра "6" правый указатель поворотов.

Цифра "9", это фонарь левый на задних фонарях, под цифрой "10", правый фонарь (тормоза).

Под цифрой "25" на этой схеме дополнительный сигнал торможения.

Так же в этой схеме есть следующие позиции:

цифра "1", это колодка заднего жгута (от фонарей) к панели приборов.

Под цифрой "7" провода идущие на плафон освещения салона.

Цифра "8", это ручной тормоз.

Цифра "24", освещение багажника.

Вот ещё одна, дополнительная схема жгута проводов освещения заднего фонарей номерного знака "Лады Приоры".

Под цифрой "1", тут колодка жгута проводов освещения номерного знака идущего к жгуту задних фонарей.

А "2" и "3" это сами фонари освещения номерного знака.

система выбрала этот ответ лучшим
0

Здесь представлена схема электрооборудования на ВАЗ-2170 Lada Priora 2004 года выпуска.

КАРТИНКА

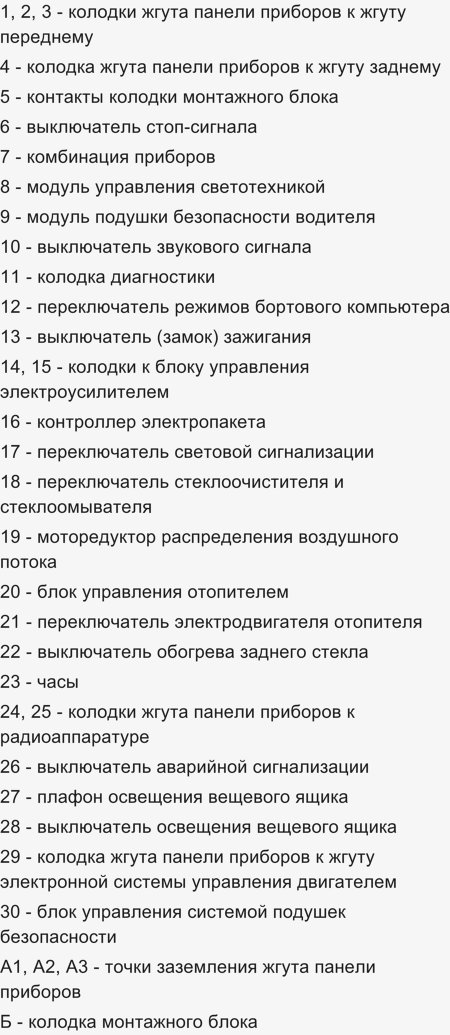

Расшифровка

А это схема соединения заднего жгута проводов автомобиля

КАРТИНКА

Расшифровка:

1 - колодка жгута проводов заднего к жгуту панели приборов

2 - колодка жгута проводов заднего к жгуту левой задней двери

3 - колодка жгута проводов заднего к жгуту правой передней двери

4 - контроллер электропакета

5 - боковой указатель поворотов левый

6 - боковой указатель поворотов правый

7 - плафон освещения салона

8 - выключатель контрольной лампы стояночного тормоза

9 - левый фонарь; 10 - правый фонарь

11 - датчик температуры воздуха салона

12, 13, 14, 15 - выключатели плафона освещения салона

16 - колодка жгута проводов заднего к жгуту левой передней двери

17 - колодка жгута проводов заднего к жгуту правой задней двери

18 - колодки жгута заднего к громкоговорителю заднему правому

19 - колодки жгута заднего к громкоговорителю заднему левому

20 - прикуриватель

21 - модуль электробензонасоса

22 - выключатель освещения багажника

23 - элемент обогрева заднего стекла

24 - фонарь освещения багажника

25 - дополнительный стоп-сигнал

26 - выключатель привода замка багажника

27 - колодка жгута проводов заднего к жгуту фонарей освещения номерного знака

28 - колодка жгута проводов заднего к жгуту правой передней двери

A1, А2, А3, А4 - точки заземления жгута проводов заднего

ХР1, ХР3 - разъемы контроллера электропакета

0

Принципиальная схема подключения задних фонарей на Ладе Приора имеет следующие подключения по цветам проводов:

Левый фонарь

Провод "S9" и "10" - №1 на колодке

Провод "S11" - №2 на колодке

Провод "S5" - №3 на колодке

Провод "S13" - №4 на колодке

Провод "S12" - №5 на колодке

Провод "A2" - №6 на колодке

Правый фонарь

Провод "9/1" - №1 на колодке

Провод "1/25" - №2 на колодке

Провод "S4" - №3 на колодке

Провод "S14" - №4 на колодке

Провод "S12" - №5 на колодке

Провод "A2" - №6 на колодке
