Как сделать расчет заземления молниеотвода с помощью автоматизированной подсистемой РМЗ?

Автоматизированная подсистема РМЗ является одной из четырех составных частей компьютерной программы ElectriCS Storm, применяемой для того, чтобы рассчитать и запроектировать молниезащиту, параметры заземления отдельно зданий (сооружений) и электроподстанций, а также для расчета электромагнитной обстановки. Использование этой системы позволяет ускорить и облегчить работу проектировщиков вместе с повышением качества их работы, так как программа в состоянии одновременно выдавать результаты многовариантного расчета.

Подсистема РМЗ позволяет автоматизировать процесс расчета как стержневых, так и тросовых молниеотводов. Сам процесс расчета строится на последовательном выполнении следующих этапов:

• создается аксонометрия здания или сооружения, для которого нужно рассчитать молниезащиту;

• проводится построение зон горизонтального сечения по верхней точке здания, для которого проектируется молниезащита;

• формируется горизонтальное и вертикальное сечение с автоматическим построением зон защиты;

• осуществляется ввод в тело программы необходимой для расчетов цифровой информации, в качестве которой требуются координаты строящегося здания и проектируемых устройств, входящих в состав молниезащиты;

• результаты работы программы отражаются на плоском генплане.

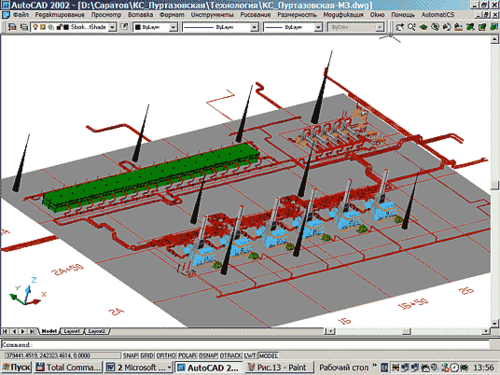

Вот как выглядят исходные данные на экране компьютера, преображенные в вид 3D

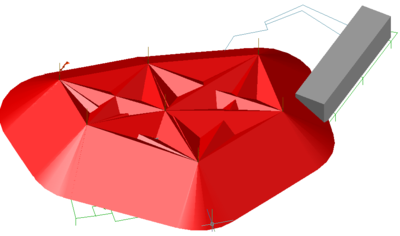

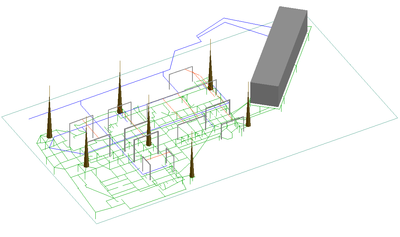

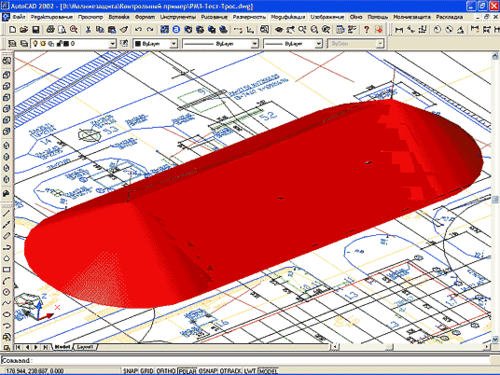

В этом же виде создается зона молниезащиты

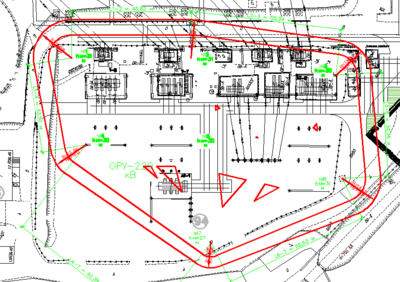

А это пример построения программой горизонтального сечения молниезащитных зон
