Где найти схемы гравитационной системы водяного отопления?

Как известно, понятие гравитация происходит от латинского слова "gravitas" — «тяжесть». Это понятие применимо к принципу работы систем отопления с естественной циркуляцией теплоносителя, в основе работы которых заложены основы физики:

• гравитационное притяжение;
• расширение тел (воды) при нагревании.

В зависимости от отапливаемой площади, мощности и расположения нагревательного прибора (котла, камина, печи), этажности отапливаемого помещения применяются различные схемы гравитационных систем отопления, в которых теплоноситель за счет системы уклонов естественным образом (самотеком) циркулирует по трубам. Более подробно о преимуществах, недостатках такого типа систем отопления можно ознакомится на сайте "Гид отопления.РУ".

Любая гравитационная система отопления должна включать следующие элементы:

1. Котел;
2. Расширительный бак (желательно с дренажной или как еще ее называют- сигнальной трубкой);
3. Подающая труба;
4. Радиатор;
5. Обратная труба.

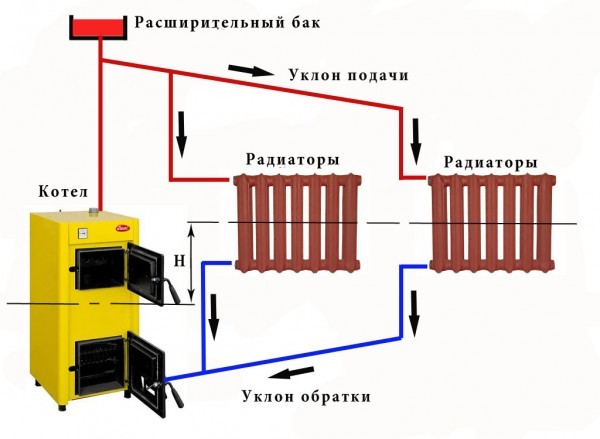

Как видно на схеме- трубы имеют уклон, позволяющие теплоносителю самотеком циркулировать в системе, а также должны соблюдаться уровни середины нижнего радиатора и середины котла. Середина котла должна быть расположена ниже середины радиатора.

Могут использоваться следующие схемы гравитационных систем отопления:

• однотрубная система отопления (может монтироваться по двум схемам — про­точной и с замыкающими участками. Имеет существенный недостаток- нет возможности регулировать теплоотдачу и последние радиаторы обычно холодные;
• двухтрубная система отопления, которая может быть исполнена по следующим схемам:

а) с верхней разводкой и естественной циркуляцией;

б) с нижней разводкой и естественной циркуляцией.

С точки зрения количества контуров каждая из схем двухтрубной разводки может иметь один или два контура. Есть ограничения по длине горизонтального участка контура- до 20 метров.

Наиболее оптимальная гравитационная система отопления представлена на рисунке ниже. Это двухтрубная система отопления с верхней разводкой и естественной циркуляцией теплоносителя.

А-общий вид:

1-подающий трубопровод;

2-обратка;

3-сигнальная труба;

4-водопровод;

Б -расширительный бак:

5-отверстия для ручной заливки системы и отвода воздуха;

6-подача;

7-перелив;

В-схема подпитки:

8-шаровый кран;

9-фильтр;

10-обратный клапан.
