Как отобразить арку на архитектурно-стоительном плане: пунктир или сплошная линия?

Question

1

Надо на архитектурно-строительном плане, в горизонтальном разрезе, обозначить арку. Как правильно: пунктир или линия?

тэги: арка, архитектурно-строительный план, горизонтальный разрез

категория: Строительство дома > Проектирование

ответить

комментировать

в избранное

3 ответа:

старые выше

новые выше

по рейтингу

0

володя [33.1K]

10 лет назад

Арка дверная или оконная это обычный п р о е м он и отображается на планах и чертежах как проем. Для создания таких чертежей сейчас принято пользоваться компьютером при помощи соответствующих специальных программ по проектированию. Существуют обязательные ГОСТы которые предусматривают эти изображения: ГОСТ 21.501-93, " Система проектной документации для строительства ", Правила выполнения архитектурно-строительных рабочих чертежей. В этом документе можно все подробно узнать и понять. Этот элемент отображается пунктирной линией.

комментировать

в избранное ссылка отблагодарить

0

Pitcher [90]

10 лет назад

Арка на архитектурно-строительном плане обозначается пунктирной линией на всю ширину проема вашей арки.

комментировать

в избранное ссылка отблагодарить

Знаете ответ?

score 1 · Accepted Answer

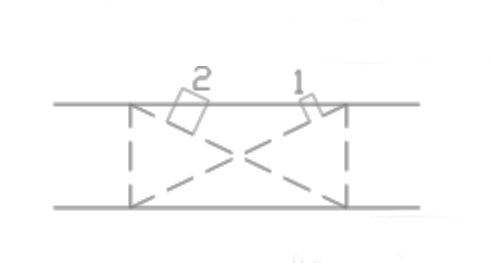

Насколько мне известно, может меня старшие товарищи поправят, арку можно отображать на плане в качестве обычного дверного проема без двери, по сути так и есть. Если же обращаться к ГОСТу, то явно подобной информации там не указано. Есть некоторые рекомендации,согласно которым арка на архитектурно-строительных чертежах отображается в виде штриховой линии, толщина которой составляет 0,3 мм. Пример привожу ниже:
