Чем отличается оконечная тв розетка от проходной?

Чисто по обозначению словом "оконечная" - это конечная, последняя; а "проходная" - это промежуточная, через которую проходит что-то.

Когда я перевернул эти две розетки, то всё сразу понял.

Но давайте разберёмся в этом различии с технической стороны, на примере взяв розетку ТВ.

Проходная ТВ розетка

Для того, чтобы понять, чем она отличается, взгляните на фото.

Красным выделен кабель, который проходит сквозь розетку, но основное отличие этой розетки в том, что кабель не просто так разрывается или соединяется с разветвителем, чтобы подключить несколько приборов в общую сеть, а сигнал проходит далее через специальный фильтр, благодаря которому подавляются шумы, образующиеся при разветвлении кабеля. Также фильтр гасит сигналы, генерируемые приёмником, подключенным к этой розетке.

Без такого фильтра, когда розетка просто выполнена на разрыв кабеля, разветвив его, именно этот разрыв начинает работать на приём сигнала, что делает такие самопальные розетки отдельным приёмником (антенной) и портит сигнал.

Проходная розетка подключается на разрыв кабеля, что очень удобно в плане не только экономии самого кабеля, но отпадает необходимость покупать дополнительное устройство для разветвления сигнала.

Но тут есть и минус, чем больше устанавливается проходных розеток, тем хуже сигнал в конце, и даже при установке усилителя, качество изображения снижается.

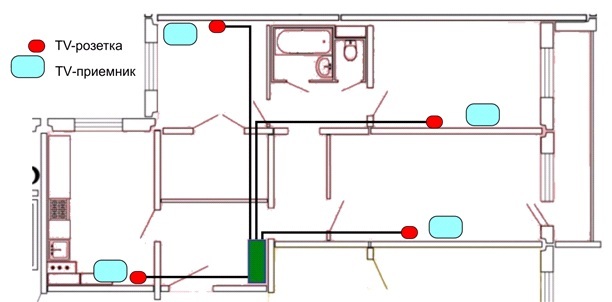

Конечно лучше всего подключать приёмники через сплитр по системе подключения "звезда", тогда сигнал сохраняется одинаково для каждого приёмника, но расходы на такое подключение возрастают.

В зависимости от производителя розетки, подключение кабеля выполняется двумя способами: через специальные переходники или путём припаивания. Второй метод, по моему мнению, лучше использовать.

Оконечная ТВ розетка

Теперь посмотрите на фото другой, оконечной (или концевой) розетки.

Как и в первом фото, красным выделен кабель, который приходит на розетку, а вот с обратной стороны (я там выделил это место кругом) в отличии от проходной розетки, ничего нет, т.е. нет контактов куда бы мог подключаться выводной кабель. Но тем не менее в розетке есть фильтр, так как по любому при подключении кабеля к розетки происходит падение сигнала.

Итог:

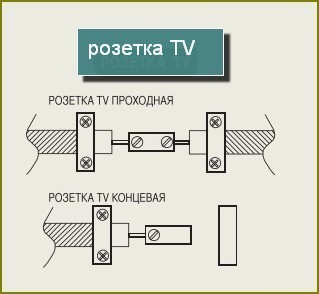

Итак отличие оконечной розетки от проходной лишь в том, что у оконечной только одно крепление для кабеля "вход", а у проходной два "вход" и "выход".

Со стороны лицевой панели невозможно отличить оконечную TV розетку от проходной.

Отличие найти можно только с тыльной стороны механизма.

Механизм оконечной розетки имеет крепление для подключения только одного TV кабеля. Также на механизмах большинства производителей указывается стрелками направление подсоединения TV кабеля ("вход" - "выход"). На оконечной розетке стоит одна стрелка "вход".

На тыльной стороне механизма проходной розетки выбито, соответственно, две стрелки.

Изначально, при закладке TV кабеля в штробу и монтажную коробочку, необходимо обязательно пометить приходящий и уходящий кабель, чтобы не перепутать при подключении механизма TV розетки после отделки.

Из собственного опыта могу сказать, что на проходных розетках даже самых крутых фирм, с внутренним усилителем, TV сигнал падает (затухает).

Если хотите получать качественный TV сигнал в каждой комнате, не пожалейте денег и протяните к каждой TV розетке отдельный кабель.

Для не профессионалов можно различить эти розетки следующим образом:

Проходная - имеет три гнезда, такие как: 1) Вход линейного кабеля; 2) Выход линейного кабеля; 3) Выход кабеля к приёмнику. Область применения этих розеток - это врезка в идущий кабель, т.е. вам необходимо подключить приёмник, а рядом проходит антенный кабель. Вы просто врезаете в него проходную розетку и у вас появляется выход на телевизор, а конечный потребитель также пользуется кабелем.

Оконечная - имеет только два гнезда, такие как: 1) Вход линейного кабеля; 2) Выход кабеля к приёмнику. Область применения этих розеток - это конечный потребитель сигнала, дальше кабель не идёт.

Для более продвинутых пользователей можно уточнить, что в оконечной розетке специальное волновое сопротивление лучше, чем в проходной, так как при разрыве кабеля есть потеря. Поэтому, если есть возможность избежать установки проходной антенной розетки, тогда пользуйтесь ей.

Основное отличие это предназначение .

Проходная тв-розетка это в общем-то "тройник" с одним входом и двумя выходами.

Один выход на конкретный телевизор и другой на антенный кабель подключаемый к другой тв -розетке

А оконечная это "финиш" по названию понятно что это конечная на линии тв- розеток, дальше телевизионный кабель не идёт.

У оконечной розетки один вход и один выход на конкретный телевизор.

Проходные и оконечные розетки работают только вместе, то есть оба вариантов розеток в одной системе.

Иногда путают одиночную тв-розетку и оконечную, это разные вещи и если у Вас только один телевизор, то нужна именно одиночная, а не конечная (сигнал будет искажаться).

В общем-то других отличий и нет, кроме наличия разного количества входов и выходов.

Визуально они могут вообще никак не отличаться друг от друга, вот например оконечная,

Розетки бывают одиночные, проходные и оконечные. Одиночная розетка - это розетка, к которой подходит свой собственный и единственный кабель. Проходная розетка говорит сама за себя. К ней сначала подходит один кабель (например TV кабель), после этого он идет к следующей розетке TV по цепочке. А в конце этой цепочки все замыкается на оконечной розетке. И оконечная розетка ставится только после проходной и всегда замыкает цепочку.

Проходные розетки имеют вход кабеля, имеет штатное гнездо разъёма и выход кабеля, а окончательная имеет вход кабеля и штатное гнездо разъёма, но в отличии от простых одиночных розеток в них находятся микросхемы, и сигнал по проходным розеткам подаётся последовательно, замыкаясь на оконченной.

Так как последовательная схема подключения не будет работать без замыкания (принцип елочной гирлянды), то проходные розетки обязательно заканчиваются оконченной, данная схема очень не надёжна и обычно сигнал затухает переходя по розеткам дальше.
