Что представляет собой конструкция стропил шатровой пирамидальной крыши?

Шатровая крыша называется потому что внешне очень похожа ее конструкция на шатер.

Она сделана из четырех треугольников,( и не такая уж и редкость ) они сходятся в самом центре крыши, под определенным углом.

Конструкция шатровой крыши, по-другому называется — четырехскатной крышей.

В ней должны присутствовать отличные стропила.

Это является ее основой, она должна выдержать вес самой кровли и выпавшие на нее атмосферные осадки.

Такие конструкции крыш весьма сложны при расчетах а особенно при монтаже.

Шатровая крыша дома обязательно должна собираться с условием соблюдения симметрии. В ней отсутствуют фронтоны, а это громадная экономия материала.

К основным элементам шатровой крыши относятся:

коньковые и боковые прогоны;

диагональные стропила;

раскосы и подкосы;

опорный брус;

диагональные элементы, придающие конструкции жесткость.

Шатровые крыши предусматривает установку только двух видов диагональных стропил:

Висячие стропила и наклонные стропила.

Шатровая четырехскатная крыша является одной разновидностью вальмовой крыши. Разница между ними в том что отсутствует коньковый прогон.

Пирамидальная - это вальмовая крыша.

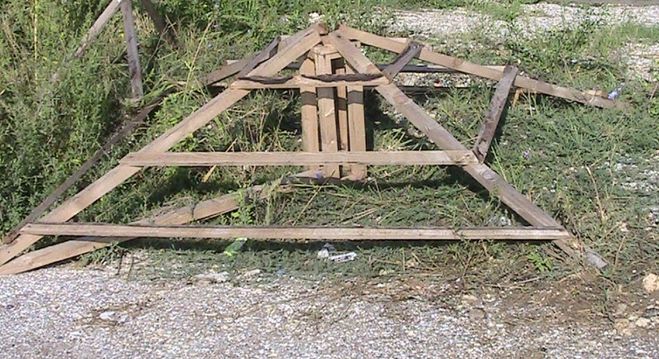

Вот конкретная конструкция пляжного зонта (реальная).

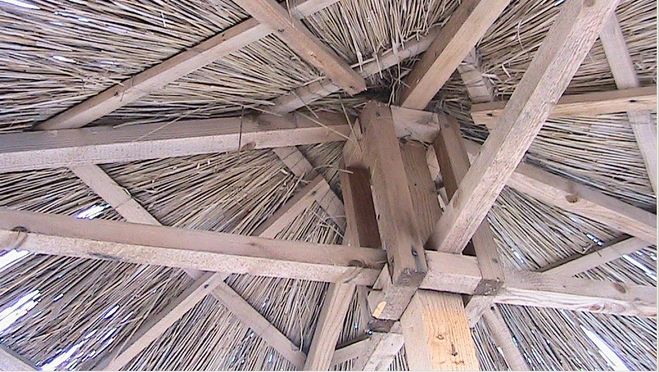

Вот тот же зонт в сборе. Вид снизу.

Это реальная конструкция, устойчивая ветрам. Для крыши центральную коробку, которой зонт крепится к столбу, можно заменить на столбик. А дальще стропила и балки чердака располагаются по диагонали. Плюс ребра жесткости для усиления и покрытие кровли.
