Как выглядит правильная схема сборки сенсорного диммера?1
Надеюсь, что эта фраза в Вашем вопросе говорит не о сборке предварительно разобранного сенсорного диммера, а о месте расположения такого диммера в осветительной системе Вашего дома или квартиры. Прежде чем говорить о возможных схемах подключения диммера в системе освещения, скажу пару слов о диммере. Диммер- это прибор, который основан на принципе действия реостата и предназначен для регулирования яркости осветительных приборов в системах освещения. Кроме регулировки, диммер может выполнять и функцию включения-выключения осветительных приборов. Как уже я сказал, диммер может выполнять функцию выключателя, соответственно, самая простая схема подключения диммера в осветительную систему, это когда он ставится вместо выключателя для одной или группы последовательно соединенных лампочек.  Как видно из схемы, разрыву подвергается фазный провод и подсоединяется он к контакту с обозначением "Вход" или "In", а второй провод, идущий непосредственно к лампочкам- подсоединяется ко второй клемме с маркировкой "Выход" или "Out". Это самая простая и как Вы говорите "правильная" схема подключения диммера и она приемлема для всех видов этих приборов. Как для механических, дистанционных, аккустических, так и для сенсорных (в Вашем случае). Но схемы в зависимости от устройства осветительной системы могут усложняться и вариантов таких схем масса: -вариант, когда в одном месте (к примеру на входе в комнату установлен обычный выключатель, а возле кровати установлен диммер. При входе Вы включаете освещение в комнате, а прикроватным диммером регулируете его яркость) используется выключатель, а в другом- сенсорный или другого типа диммер.

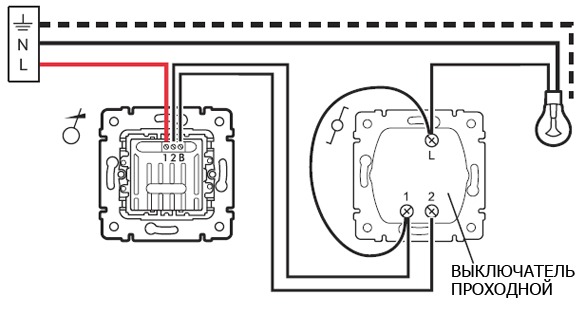

Кроме этих, приведенных выше схем, возможны и другие варианты, и все они будут "правильные" при правильном подключении, но это зависит от используемых приборов, схем подключения и т.д. По всей вероятности, Вам пригодится первая схема подключения, когда диммер всавляется в монтажную коробку вместо выключателя. модератор выбрал этот ответ лучшим
2
Возможна сборка сенсорного диммера по совершенно разным схемам, поэтому указать правильную, то есть единственную, не получится. Я просто расскажу о наиболее упрощенной схеме сборки, которая, тем не менее, позволяет собрать хорошо себя проявивший в эксплуатации сенсорный диммер. Основным элементом схемы является микросхема с обозначением HT7700C/D, собранная по технологии КМОП и позволяющая осуществлять плавную регулировку яркости свечения лампочки или люстры. В состав схемы обязательно включается симистор. Причем выбирать следует модель, у которой на выводе, обозначенном цифрой 5, сила тока должна быть равна 12 мА. Поступающее напряжение электротока должно быть в пределах 9-12 вольт. Подключение сенсора, в качестве которого можно использовать металлическую пластинку или оголенный кусок медного провода, выполняется через диод к выходу 2. Работать собранный диммер будет следующим образом: при первом касании включится освещение, при втором – осуществляется регулировка яркости, при третьем – происходит фиксация яркости и при четвертом – освещение отключается.  Что же касается подключения такого диммера к лампе или люстре, то оно (подключение) осуществляется по такой схеме  Пояснения по схеме смотрите здесь. Знаете ответ?
|
