Где найти чертежи свайного фундамента с ленточным ростверком?

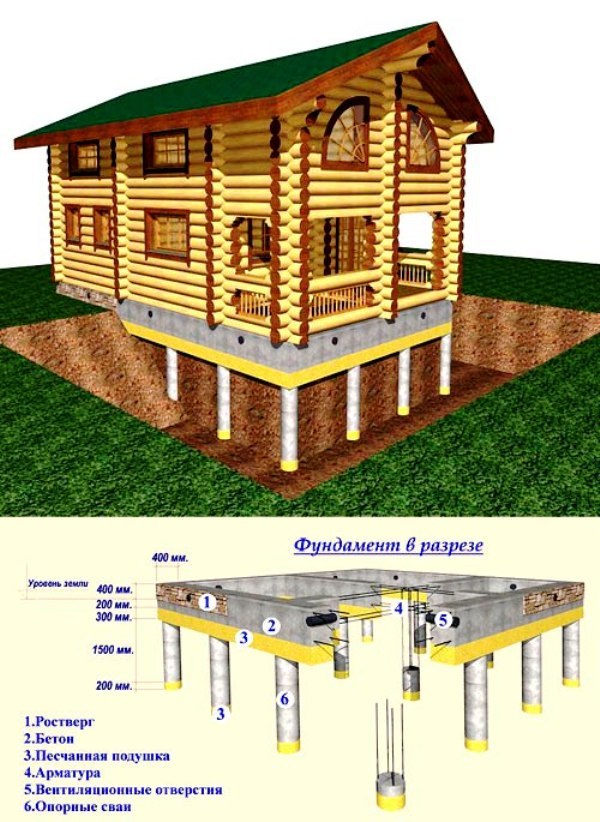

Создание свайного фундамента с ленточным ростверком предполагает выполнение нескольких последовательных этапов работ, из которых основными считаются следующие:

1. расчет конструкции фундамента;
2. работы по заглублению свай;
3. монтаж ростверка, включающий установку опалубки, армирование, бетонирование и демонтаж опалубки.

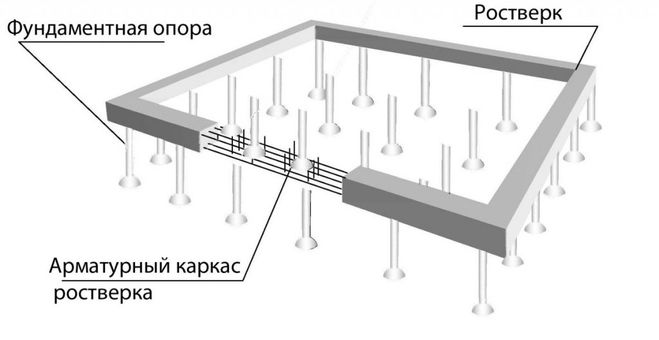

Основная задача ростверка состоит в таком перераспределении нагрузки от сооружения, для которого ростверк является фундаментным основанием, чтобы эта нагрузка была одинаковой для каждой сваи. Наиболее экономичным вариантом ростверка является его конструкция в форме монолитной или сборной ж/б ленты.

Соединение свай в конструкцию ростверка выполняется, как правило, при помощи электросварки арматуры свай (для чего оголовок бетонной сваи освобождается от бетона или к металлической основе винтовой сваи навариваются арматурные стержни) и армокаркасов ростверка.

Зачастую ленточный ростверк на свайном основании выполняется с применением металлических швеллеров или двутавров. Однако такой вариант ростверка слишком затратен и применяется только в исключительных случаях.

Что же касается наличия «хороших чертежей», то для этого надо заказать (или купить готовый) проект для сооружения фундамента. Дело в том, что конструкция фундамента рассчитывается в зависимости от вида грунтов, залегающих на строительной площадке. То есть в каждом конкретном случае количество свай, глубина их заложения, ширина и толщина ростверка, а также его расположение относительно нулевой отметки будут различны.

Но если есть желание, то можно скачать чертежи свайного ростверка вот по этой ссылке.
