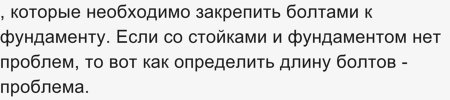

Как посчитать длину фундаментного болта?

Так как Вы планируете сделать на даче несложную конструкцию навеса, а это действительно несложная конструкция и нагрузки будут незначительные- ветровые и вес слоя снега зимой. Поэтому Вы несколько усложняете проблему с креплением стоек навеса. Установить стойки можно надежно и они будут выполнять свою функцию в полном объеме, если при заливке фундамента установить стойки в проектное положение. После затвердения фундамента можно будет делать остальные конструкции навеса.

А в случае с болтами, то здесь может несколько вариантов установки, но сначала к стойке приваривается площадка ("пятак"), которая в свою очередь крепится болтами к фундаменту следующими способами:

• если фундамент уже сделан, то надо просверлить в нем нужное количество отверстий и вставить анкерные болты распорного конусного принципа действия;
• если фундамент еще предстоит заливать, то имеет смысл сделать установку болтов-шпилек, залить бетоном и можно устанавливать стойки.

Последний способ установки стоек очень хорошо описан в "ПОСОБИИ ПО ПРОЕКТИРОВАНИЮ АНКЕРНЫХ БОЛТОВ

ДЛЯ КРЕПЛЕНИЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ И ОБОРУДОВАНИЯ", ознакомиться с которым можно здесь.

Что касается длины анкерных болтов, то здесь можно руководствоваться таким соотношением:

длина анкерного болта не должна превышать 25 диаметров болта. Но в Вашем случае- эти сложности лишние.

У вас еще фундамента нет, как я полагаю? Тогда определитесь, как вы будете устанавливать болты: при бетонировании сразу в бетон, или оставите для болтов гнезда? Практичнее устанавливать при бетонировании, так хлопот меньше. Постольку поскольку на ваши стойки нагрузка и ветровая, и от навеса, я думаю, минимальная, то нет смысла делать какие-то болты изогнутые или с фундаментной плитой, вам подойдут обычные прямые анкерные болты. Если уже есть отверстия в стойках под болты, то диаметр болтов подбирайте исходя из диаметра отверстий. Если отверстий в стойках нет, то найдите такой документ - СП 43.13330.2012 "Сооружения промышленных предприятий". Там есть табличка, в которой есть данные по минимальной и максимальной заделке анкерных болтов, по минимальному и максимальному диаметру. Это хоть и рекомендовано для промпредприятий, но применяется везде. Я так думаю, что вам достаточно болтов диаметром 12 мм и минимальной заделки в бетон. Это будет 120 мм(глубина заделки)+ толщина прокладки, + толщина опоры вашей стойки, + шайба, гайка и контргайка. Посчитать можете сами.
